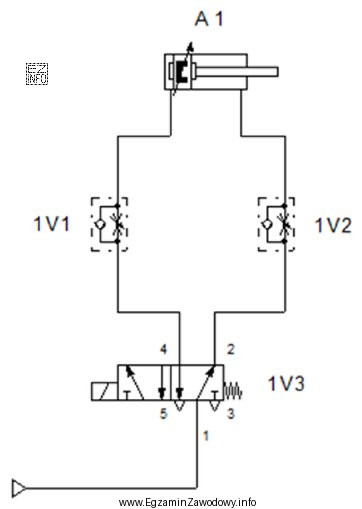

W zaworze dławiąco-zwrotnym jeden kierunek przepływu jest swobodny (przez zawór zwrotny), a w przeciwnym kierunku przepływ jest ograniczany dławikiem. Na schemacie zawory są zorientowane tak, że ograniczają przepływ powietrza wypływającego z siłownika, czyli jest to układ dławienia na wylocie (meter-out).
W meter-out prędkość ruchu tłoczyska zależy głównie od tego, jak szybko powietrze może opuścić komorę, z której jest wypychane. Dlatego dla każdego ruchu (wysuw/wsuw) należy wskazać, z której komory powietrze uchodzi i przez który zawór jest wtedy dławione.
- Wysuw tłoczyska: zasilana jest komora tłokowa, a powietrze uchodzi z komory tłoczyskowej przez zawór przypisany do tej gałęzi (tu: 1V2). Nastawa 1V2 = 100% oznacza brak dławienia, więc przepływ wylotowy jest maksymalny.
- Wsuw tłoczyska: zasilana jest komora tłoczyskowa, a powietrze uchodzi z komory tłokowej przez drugi zawór (tu: 1V1). Nastawa 1V1 = 50% oznacza przepływ ograniczony do połowy.
Przy założeniu zadania, że prędkość jest wprost proporcjonalna do natężenia przepływu, dostajemy stosunek prędkości: 100% : 50% = 2 : 1. To znaczy, że prędkość wysuwania jest dwa razy większa niż prędkość wsuwania.
Dlaczego pozostałe odpowiedzi są błędne?
- "Równa prędkości wsuwania" pomija fakt, że dławiki mają różne nastawy (100% i 50%).
- "Dwa razy mniejsza niż wsuwania" wynika zwykle z odwrócenia relacji (pomylenia, który ruch ma 100%, a który 50%) albo z błędnego odczytu kierunku dławienia.
- "Cztery razy większa niż wsuwania" nie pasuje do danych: z samych nastaw 100% i 50% nie otrzymuje się stosunku 4:1.
W praktyce taka regulacja pozwala ustawić np. szybki wysuw roboczy i wolniejszy powrót, co poprawia stabilność ruchu i bezpieczeństwo.
