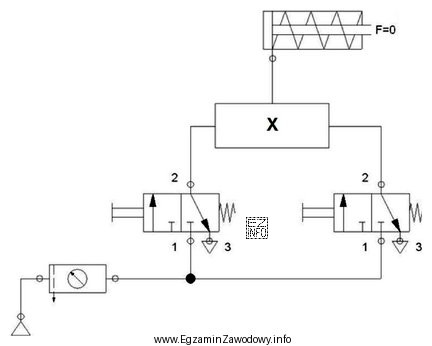

Warunek z treści ("tłoczysko powinno się wysuwać przy jednoczesnym naciśnięciu obu przycisków") opisuje typowe sterowanie oburęczne. W pneumatyce realizuje się je najczęściej przez zastosowanie elementu, który działa jak bramka logiczna AND: dopiero obecność dwóch sygnałów ciśnieniowych jednocześnie powoduje pojawienie się sygnału na wyjściu.
Taką funkcję spełnia zawór podwójnego sygnału (nazywany też zaworem AND lub zaworem dwu-ciśnieniowym). Ma dwa wejścia sterujące i jedno wyjście: jeżeli sygnał pojawi się tylko na jednym wejściu, wyjście nie zostanie zasilone. Dopiero wciśnięcie obu przycisków powoduje zasilenie toru sterującego siłownikiem, a więc wysuw tłoczyska.
Dlaczego pozostałe odpowiedzi nie pasują do opisu funkcji?
- "Dławiąco-zwrotny" służy do regulacji prędkości (dławienia przepływu w jednym kierunku i swobodnego przepływu w drugim). Nie wymusza warunku jednoczesności dwóch sygnałów, tylko zmienia parametry przepływu.
- "Przełącznik obiegu" (zawór przełączający/wyboru sygnału) jest kojarzony z funkcją OR lub wyborem jednego z torów. Taki element nie wymaga dwóch sygnałów naraz, lecz zwykle przekazuje jeden z nich.
- "Szybkiego spustu" stosuje się głównie do skrócenia czasu odpowietrzania komory siłownika (zwiększenia prędkości ruchu przez redukcję dławienia wylotu). Nie jest to element logiki AND i nie realizuje sterowania oburęcznego.
W praktyce egzaminacyjnej warto zapamiętać regułę: gdy w treści pojawia się "jednocześnie dwa przyciski", "dwa sygnały naraz", "oburęcznie" – najczęściej chodzi o zawór podwójnego sygnału. Gdy jest mowa o "regulacji prędkości" – szukaj dławienia, a gdy o "szybkim odpowietrzeniu" – szybkiego spustu.
