KWALIFIKACJA ELM6 - CZERWIEC 2018



PYTANIE NR 23.
Do którego wejścia licznika CTUD należy podłączyć sygnał sterujący kierunkiem zliczania impulsów (dodawaniem/odejmowaniem)?
Do którego wejścia licznika CTUD należy podłą
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:

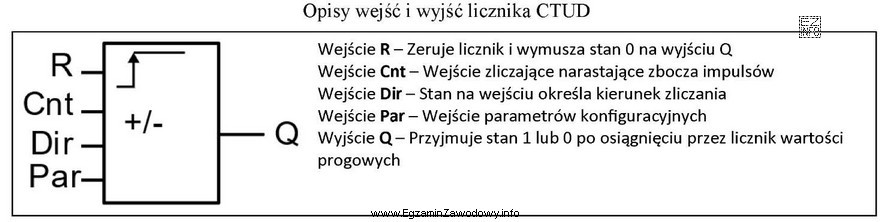

Zgodnie z opisem na zdjęciu, wejście Dir licznika CTUD służy do określenia kierunku zliczania impulsów (dodawanie/odejmowanie). Pozostałe odpowiedzi odpowiadają innym funkcjom: R - zeruje licznik, Cnt - wejście zliczające narastające zbocza impulsów, Par - wejście parametrów konfiguracyjnych.
