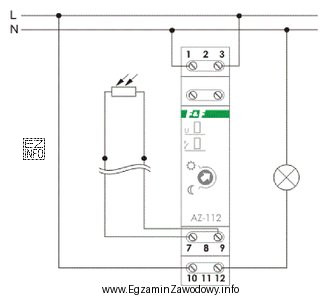

W przekaźniku zmierzchowym występują zwykle trzy funkcjonalne grupy zacisków: zasilanie urządzenia, wyjście (styk/styki) do sterowania obciążeniem oraz wejście czujnika światła (fotorezystor/fotokomórka). Pytanie wymaga odczytania schematu i wskazania tej pary, do której dołączony jest element pomiarowy.
Odpowiedź "7 i 9" jest poprawna, ponieważ na schemacie te dwa zaciski tworzą parę przeznaczoną dla czujnika: są pokazane jako wejście pomiarowe (obwód czujnika), a nie jako zasilanie ani jako tor styków wykonawczych. Czujnik jest elementem, który dostarcza informacji o natężeniu oświetlenia, więc nie podłącza się go do wyjścia obciążenia.
Pozostałe propozycje są błędne z typowych powodów:
- "1 i 3" – taka para w wielu schematach bywa przypisana do zasilania lub do toru styku, a nie do wejścia czujnika; podłączenie czujnika w to miejsce powoduje, że układ pomiarowy nie działa zgodnie z założeniem.
- "1 i 12" – zestawienie zacisku z grupy zasilania/wyjścia z zaciskiem innej funkcji jest typowym błędem "mieszania" bloków zaciskowych; czujnik wymaga pary dedykowanego wejścia.
- "10 i 12" – te zaciski na schemacie odpowiadają połączeniom wykonawczym (tor obciążenia lub elementy pomocnicze), więc nie stanowią wejścia czujnika.
Wskazówka egzaminacyjna: zanim wybierzesz numery, najpierw zidentyfikuj na schemacie symbol czujnika (element światłoczuły) i prześledź przewody do zacisków. Numeracja jest wtórna — liczy się, do jakiej funkcji elektrycznej prowadzi dany tor.
