Przekaźnik zmierzchowy steruje pracą wyjścia (np. oświetlenia) na podstawie sygnału z czujki światła. Czujka jest elementem "pomiarowym", więc jej przewody nie trafiają na zaciski zasilania obciążenia, tylko na wejście czujnika przewidziane przez producenta.

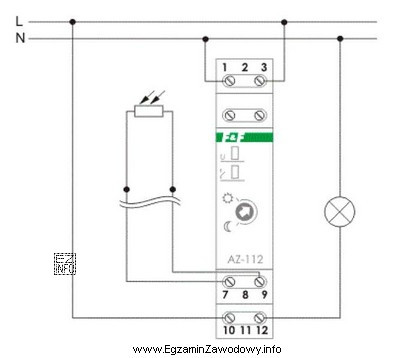

Odpowiedź "7 i 9" jest poprawna, ponieważ w tej wersji aparatu właśnie ta para stanowi dedykowane zaciski przyłączeniowe czujki (wejście dla sensora). Podłączenie czujki do właściwych zacisków jest kluczowe: dopiero wtedy układ poprawnie "widzi" poziom oświetlenia i może przełączać wyjście.
Dlaczego pozostałe propozycje są błędne?
- "10 i 12" – taka para zacisków w wielu rozwiązaniach jest związana z inną funkcją (np. stykiem wyjściowym/torami obciążenia lub innym wejściem). Podłączenie tam czujki zwykle nie da prawidłowego sygnału sterującego.
- "L i 10" – zacisk L oznacza fazę zasilania. Łączenie czujki bezpośrednio z torem zasilania, zamiast z wejściem czujnika, jest błędnym skojarzeniem i może powodować brak działania albo nieprawidłową pracę układu.
- "N i 12" – analogicznie N to przewód neutralny (zasilanie). To nie jest para dedykowana dla czujki, więc układ nie będzie interpretował sygnału z czujnika we właściwy sposób.
W praktyce egzaminacyjnej warto zapamiętać zasadę: czujka światła ma własne, wyraźnie wskazane zaciski (najczęściej para numerów), a L/N dotyczą zasilania urządzenia. Jeżeli w zadaniu dołączono rysunek lub schemat zacisków, należy zawsze kierować się nim, bo numeracja może różnić się między modelami.
