W automatyce przemysłowej sygnał w pętli prądowej 0–20 mA jest standardową formą przesyłania informacji analogowej z przetwornika do systemu (np. wejścia analogowego sterownika PLC, rejestratora lub systemu SCADA). Sam fakt, że urządzenie pracuje w pętli 0–20 mA, nie określa jeszcze, jaka wielkość procesowa jest mierzona. Ten sam typ wyjścia może mieć przetwornik temperatury, ciśnienia, wilgotności czy nawet analizator procesowy.

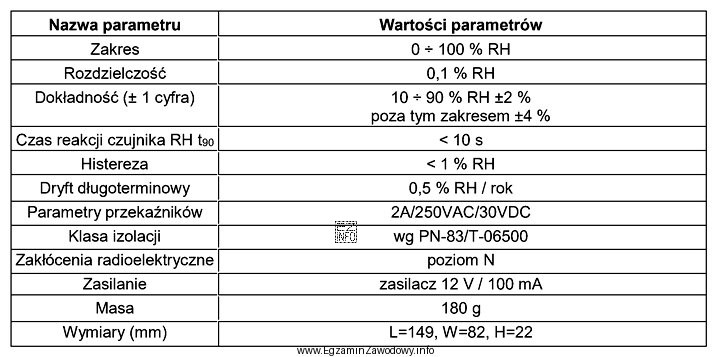

O rodzaju wielkości mierzonej w instalacji wnioskuje się na podstawie parametrów technicznych z tabeli (typowo: nazwa wielkości, jednostka, zakres pomiarowy, warunki pracy, dokładność). Dla wilgotności spotyka się opisy i jednostki charakterystyczne dla tej wielkości (np. procentowa wilgotność względna), więc jeśli tabela tak ją opisuje, odpowiedź "wilgotność" jest właściwa.
Dlaczego pozostałe odpowiedzi są błędne w takiej sytuacji?
- "stężenie pH" dotyczy wielkości chemicznej używanej głównie w analizie cieczy; w dokumentacji zwykle pojawia się oznaczenie pH i zakres w jednostkach pH. Gdy tabela wskazuje wilgotność, wybór pH wynika z pomylenia zastosowań aparatury.
- "temperatura" w danych katalogowych jest powiązana z jednostkami °C/°F oraz typowymi zakresami i czujnikami (RTD/termopary). Jeżeli w tabeli widnieją parametry wilgotności, to temperatura jest jedynie możliwą wielkością dodatkową, a nie mierzoną w tym kanale.
- "ciśnienie" identyfikuje się po jednostkach (Pa, bar itp.) i charakterystycznych zakresach. Gdy tabela nie zawiera takich oznaczeń, a wskazuje wilgotność, wybór ciśnienia jest błędem polegającym na zgadywaniu na podstawie typowych aplikacji przemysłowych.
Wskazówka egzaminacyjna: najpierw ustal jednostkę i zakres z tabeli, dopiero potem dopasuj wielkość. Sygnał 0–20 mA traktuj jako informację o interfejsie, nie o mierzonej wielkości.
