W instalacjach z taśmami LED ograniczeniem nie jest samo napięcie (np. 12 V), lecz głównie maksymalna moc i wynikający z niej maksymalny prąd, jaki może oddać zasilacz. Dlatego obliczenia zaczyna się od zasilacza.
1) Wyznaczenie maksymalnego prądu zasilacza
Dla prądu stałego obowiązuje zależność mocy: P = U · I. Stąd prąd: I = P / U.
Dla danych z pytania: I = 36 W / 12 V = 3 A. Oznacza to, że łączne obciążenie (taśma LED) nie powinno pobierać więcej niż ok. 3 A, bo inaczej zasilacz będzie przeciążony.
2) Pobór prądu jednej diody / odcinka taśmy

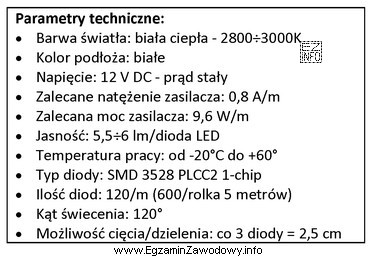

Z danych technicznych taśmy LED (podanych w zadaniu jako "wymienione parametry techniczne", zwykle na ilustracji/tabeli) należy wziąć wartość poboru dla jednostki, z którą liczymy: najczęściej jest to pobór na jedną diodę albo na metr taśmy wraz z liczbą diod na metr. Jeżeli podana jest moc jednostkowa, można ją przeliczyć na prąd: I = P/U.
3) Obliczenie maksymalnej liczby diod
Maksymalną liczbę elementów obciążenia wyznacza się przez podzielenie prądu dostępnego z zasilacza przez prąd pobierany przez jedną diodę (lub przez przeliczenie z mocy):
n = Imax / Idioda.
Po podstawieniu wartości z parametrów taśmy otrzymuje się wynik 450 szt., czyli tyle diod można jednocześnie zaświecić bez przekroczenia możliwości zasilacza.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- "300 szt." – to zaniżenie wyniku; odpowiadałoby większemu (niż wynika z danych) poborowi prądu na diodę lub przyjęciu zbyt dużego zapasu bez wskazania w treści.
- "120 szt." – typowy skutek błędu jednostek (mA/A) albo pomylenia parametrów "na odcinek" z "na diodę".
- "600 szt." – to zawyżenie; oznaczałoby zbyt mały pobór jednostkowy lub pominięcie ograniczenia mocy/prądu zasilacza, co prowadziłoby do przeciążenia.
Wskazówka egzaminacyjna: zawsze zaczynaj od ograniczeń zasilacza (P i U), wyznacz I, a dopiero potem przeliczaj na liczbę diod/metrów taśmy. Sprawdzaj, czy parametry taśmy są podane "na metr" czy "na diodę".
