KWALIFIKACJA ELE2 - STYCZEŃ 2023 (test 2)



PYTANIE NR 10.

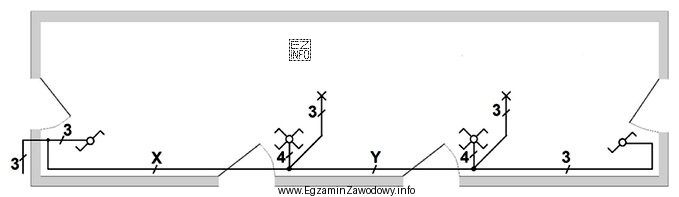

Ile powinna wynosić minimalna liczba żył przewodów w miejscach oznaczonych X oraz Y na przedstawionym schemacie instalacji elektrycznej, aby po jej wykonaniu zgodnie z tym schematem możliwe było jednoczesne sterowanie oświetleniem w obu punktach oświetleniowych niezależnie czterema łącznikami?
Ile powinna wynosić minimalna liczba żył przewodów w miejscach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na schemacie widoczne są łączniki schodowe i krzyżowe, które umożliwiają sterowanie oświetleniem z różnych punktów. W miejscu oznaczonym jako X potrzebne są 4 żyły, aby umożliwić połączenie dwóch łączników schodowych (faza, neutralny, dwa przewody sterujące). W miejscu Y, gdzie schemat pokazuje połączenie łącznika krzyżowego między dwoma schodowymi, potrzebne jest 5 żył (faza, neutralny, trzy przewody sterujące). To umożliwia niezależne sterowanie oświetleniem z czterech różnych punktów.
