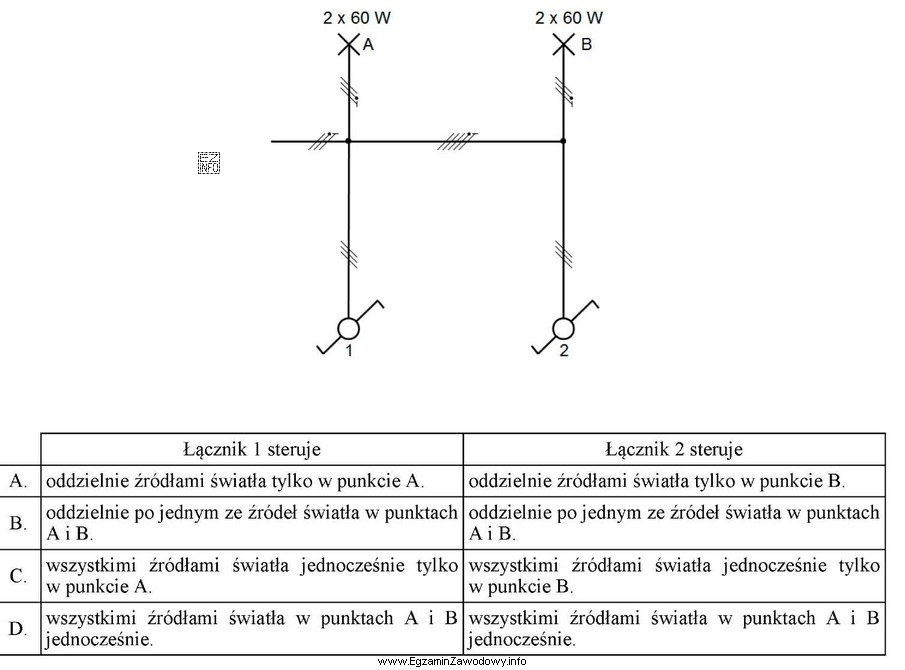

W układach oświetleniowych kluczowe jest rozpoznanie, jaki jest związek między łącznikami a oprawami. Jeżeli na schemacie widać, że:
- każdy łącznik ma własne wyjście (tzw. przewód powrotny) prowadzące do jednej, konkretnej oprawy,
- oprawy nie są połączone tak, aby jeden przewód powrotny zasilał kilka punktów świetlnych jednocześnie,
- nie występują połączenia charakterystyczne dla sterowania z dwóch miejsc (układ schodowy) ani z trzech i więcej (schodowy + krzyżowy),
to taki schemat odpowiada sterowaniu, w którym każdy łącznik steruje niezależnie jednym punktem świetlnym. W praktyce oznacza to, że można włączyć tylko wybrane światło, bez wpływu na pozostałe.
Dlaczego inne typowe interpretacje bywają błędne?
- Sterowanie grupowe: występuje wtedy, gdy jeden łącznik załącza jednocześnie kilka opraw (np. dwa punkty świetlne równolegle). Na schemacie zwykle widać rozgałęzienie jednego przewodu powrotnego na kilka opraw.
- Układ schodowy: pozwala sterować jednym obwodem światła z dwóch miejsc. Rozpoznaje się go po dwóch łącznikach schodowych i przewodach "korespondencyjnych" między nimi; w takim układzie nie ma przyporządkowania "jeden łącznik – jedna oprawa".
- Układ krzyżowy: to rozszerzenie schodowego o trzeci (i kolejne) punkt sterowania; pojawiają się dodatkowe połączenia między łącznikami, a nie osobne przewody powrotne do kolejnych opraw.
Wskazówka egzaminacyjna: zanim wybierzesz odpowiedź, policz na schemacie, ile jest niezależnych przewodów powrotnych do opraw i czy prowadzą one z osobnych łączników. To zwykle najszybciej ujawnia, czy sterowanie jest niezależne, grupowe czy wielomiejscowe.
