KWALIFIKACJA MEC9 - CZERWIEC 2018

Wyjaśnienie poprawnej odpowiedzi:

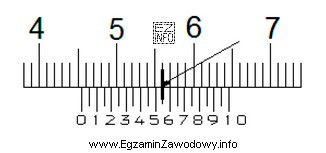

Na podstawie przedstawionego rysunku suwmiarki, odczyt wskazania jest następujący:

1. Skala główna (na prowadnicy) wskazuje 45 mm.
2. Na skali noniusza (na suwaku) dziesiąta kreska pokrywa się z kreską na skali głównej.
3. Każda kreska na noniuszu odpowiada 0,05 mm.
4. Zatem: 45 mm + (10 * 0,05 mm) = 45 mm + 0,55 mm = 45,55 mm.

Wskazanie suwmiarki wynosi więc 45,55 mm, co jest zgodne z kluczem odpowiedzi.
