KWALIFIKACJA ELE2 - CZERWIEC 2010

PYTANIE NR 35.

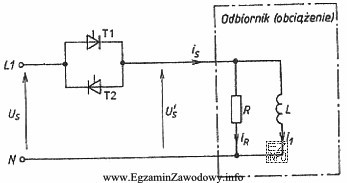

Jeżeli w układzie sterownika, którego schemat zamieszczono na rysunku, nastąpi przerwanie połączenia katody tyrystora T2 z fazą zasilającą L1, to napięcie na odbiorniku będzie
Ilustracja przedstawia schemat elektryczny układu sterownika, który jest częścią egzaminu zawodowego dla elektryków
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Przerwanie połączenia katody T2 z L1 blokuje tor przewodzenia dla ujemnych półokresów napięcia sieci.
Odbiornik jest wtedy zasilany tylko przez T1 w dodatnich półokresach, więc na obciążeniu pozostają wyłącznie dodatnie półfale. Taki przebieg jest jednokierunkowy dodatni (wyprostowanie jednopołówkowe), a nie sinusoidalny ani piłokształtny.

Pełne wyjaśnienie:

W układzie z dwoma tyrystorami połączonymi przeciwrównolegle każdy element "obsługuje" inny półokres napięcia przemiennego. Gdy napięcie L1 względem N jest dodatnie, przewodzenie (po odpowiednim wysterowaniu) może realizować tyrystor ustawiony tak, że jego anoda jest po stronie L1, a katoda po stronie obciążenia. W półokresie ujemnym sytuacja się odwraca i prąd przez obciążenie może płynąć przez drugi tyrystor, spolaryzowany przeciwnie.

Jeżeli nastąpi przerwanie połączenia katody tyrystora T2 z fazą L1, to tor mocy dla półokresu ujemnego zostaje fizycznie przerwany. Oznacza to, że nawet jeśli układ sterowania próbowałby wysterować T2, prąd nie popłynie, bo brakuje zamknięcia obwodu od strony L1. Z drugiej strony tor dodatni pozostaje sprawny: w dodatnich półokresach prąd może płynąć przez T1 (przy spełnieniu warunków załączenia), a następnie przez obciążenie do przewodu neutralnego N.

Skutkiem jest wyprostowanie jednopołówkowe: na odbiorniku pojawiają się tylko dodatnie półfale sinusoidy, a ujemne półokresy są "wycięte" (napięcie w tych chwilach jest bliskie zeru, pomijając zjawiska przejściowe i właściwości obciążenia R-L). Taki przebieg jest więc jednokierunkowy dodatni.

Dlaczego pozostałe odpowiedzi nie pasują?

  • "Sinusoidalne" wymaga obecności obu półokresów (dodatniego i ujemnego). Przerwa w torze T2 usuwa możliwość prawidłowego odtworzenia pełnej sinusoidy na obciążeniu.
  • "Jednokierunkowe ujemne" byłoby typowe, gdyby przewodzenie zachowało się tylko dla ujemnych półokresów. Tutaj działa tor dodatni (T1), więc "pozostaje" część dodatnia.
  • "Piłokształtne" to przebieg kojarzony np. z ładowaniem/rozładowaniem kondensatora lub z generatorami, a nie z prostym odcięciem jednego półokresu sinusoidy. W tym przypadku kształt to dodatnie półfale sinusoidy, nie piła.

W praktyce taka awaria prowadzi do asymetrii pracy i może powodować zwiększone nagrzewanie działającego tyrystora oraz nietypowe zachowanie obciążenia. Najprostsza diagnostyka to obserwacja napięcia na odbiorniku oscyloskopem: brak jednego półokresu jest łatwy do zauważenia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Połączenie przeciwrównoległe oznacza, że dwa tyrystory są włączone w przeciwnych kierunkach przewodzenia. Dzięki temu jeden może przewodzić w dodatnich półokresach napięcia sieci, a drugi w ujemnych. Układ pozwala sterować mocą odbiornika zasilanego prądem przemiennym.
Sinusoida na obciążeniu wymaga "przejścia" zarówno dodatnich, jak i ujemnych półokresów. Gdy tor ujemny (przez T2) jest przerwany, ujemne półfale nie mogą się pojawić na odbiorniku. Zostają tylko dodatnie półfale, czyli przebieg jednokierunkowy.
Wyprostowanie jednopołówkowe widać jako serię jednakowych półfal tylko po jednej stronie osi czasu (np. tylko dodatnie "garby" sinusoidy). Druga połówka okresu jest odcięta i napięcie jest wtedy bliskie zeru. To typowy objaw zaniku jednego toru przewodzenia.
Dla obciążenia rezystancyjno-indukcyjnego prąd może być opóźniony względem napięcia, a energia w indukcyjności wpływa na przebiegi przejściowe. Mimo tego podstawowy efekt awarii pozostaje: brak pełnego przebiegu AC i asymetria pracy, co może zwiększać straty i nagrzewanie.
Częste objawy to spadek mocy oddawanej do odbiornika, pulsacje pracy (bo zasilanie jest tylko w co drugim półokresie), nietypowe nagrzewanie jednego elementu mocy oraz zniekształcony przebieg napięcia. Najpewniejsze potwierdzenie daje pomiar przebiegu na obciążeniu.
W typowym układzie dwóch tyrystorów przeciwrównoległych tak: przerwanie toru T2 eliminuje półokres, w którym przewodził T2, a pozostawia przewodzenie przez T1 w dodatnich półokresach. Znak ("dodatnie") wynika z tego, który tyrystor pozostał sprawny i jak jest spolaryzowany.
Piła zwykle narasta (prawie) liniowo i gwałtownie opada, albo odwrotnie, co jest typowe dla ładowania/rozładowania. Półfala sinusoidy ma zaokrąglony kształt zgodny z funkcją sinus. Przy wyprostowaniu jednopołówkowym widzisz właśnie takie "połówki sinusoidy", nie odcinki liniowe.
Bo elementy w torze AC mogą przewodzić tylko w jednym kierunku, a w drugim półokresie są zaporowo spolaryzowane. W układach z tyrystorami każdy półokres ma inny "tor prądu". Uszkodzenie jednego połączenia może dotyczyć tylko jednego półokresu, co zmienia kształt napięcia.
Najbardziej pomocne są pomiary oscyloskopowe napięcia na odbiorniku i ewentualnie prądu obciążenia (np. przez bocznik/przekładnik). Dodatkowo wykonuje się pomiary ciągłości połączeń, spadków napięć na elementach oraz ocenę temperatury. Kluczowe jest wykrycie braku jednego półokresu.
Warto opanować: kierunek przewodzenia (anoda/katoda), warunki załączenia, ideę układu przeciwrównoległego oraz rozpoznawanie przebiegów: sinusoida, półfala po wyprostowaniu, brak przewodzenia. Dobrą metodą jest rysowanie toru prądu osobno dla dodatniego i ujemnego półokresu.
info

To pytanie poprawnie rozwiązuje 25% zdających egzamin. bardzo trudne

Specjaliści zwracają uwagę: "Taki przebieg jest jednokierunkowy dodatni (wyprostowanie jednopołówkowe), a nie sinusoidalny ani piłokształtny."

Źródła:

  • N. Mohan, T. M. Undeland, W. P. Robbins, "Power Electronics: Converters, Applications, and Design", rozdziały o tyrystorach i regulatorach AC (anti-parallel SCR), 3rd edition, Wiley, 2003
  • P. S. Bimbhra, "Power Electronics", rozdziały: Silicon Controlled Rectifier (SCR) oraz AC voltage controllers using anti-parallel SCRs, Khanna Publishers (wydania wielokrotne)
  • M. H. Rashid, "Power Electronics: Circuits, Devices and Applications", sekcje o AC voltage controllers i przebiegach napięcia przy uszkodzeniu/zaniku przewodzenia jednego elementu, Pearson (wydania wielokrotne)

Materiały:

  • Podręczniki do energoelektroniki (rozdziały: tyrystory, regulatory AC, prostowniki)
  • Materiały dydaktyczne z elektrotechniki/elektroniki: przebiegi napięć po wyprostowaniu
  • Ćwiczenia laboratoryjne: pomiar oscyloskopowy napięcia na obciążeniu w układach tyrystorowych
