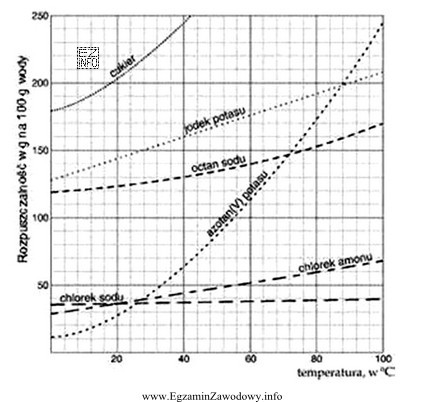

W zadaniach z wykresem rozpuszczalności kluczowe jest rozumienie definicji: roztwór nasycony zawiera maksymalną ilość substancji, jaka może się rozpuścić w danych warunkach (tu: w danej temperaturze). Wykres pokazuje, jak zmienia się granica nasycenia wraz ze zmianą temperatury.
Aby poprawnie odpowiedzieć, trzeba wykonać wyłącznie odczyt graficzny:
- znaleźć na osi stężenia wartość 20% (zgodnie ze skalą z wykresu),
- poprowadzić linię (myślowo lub na kartce) do przecięcia z krzywą rozpuszczalności azotanu(V) potasu,
- z punktu przecięcia odczytać temperaturę z osi temperatury.
Odpowiedź "20°C" jest zgodna z takim odczytem: to temperatura, w której 20% roztwór znajduje się na granicy nasycenia (ani nie jest jeszcze wyraźnie nienasycony, ani nie wymaga wytrącania nadmiaru substancji).
Pozostałe wartości są typowymi błędami odczytu:
- "8°C" i "6°C" mogą wynikać z odczytania temperatury dla innego stężenia (np. pomylenie linii siatki) albo z nieprawidłowego "rzutu" punktu na oś.
- "40°C" bywa skutkiem intuicyjnego założenia, że aby uzyskać nasycenie, trzeba mocno podgrzać roztwór, zamiast odczytać konkretną wartość z wykresu.
W praktyce laboratoryjnej poprawne czytanie takich wykresów pomaga dobrać warunki sporządzania i przechowywania roztworów tak, aby nie doszło do niepożądanej krystalizacji podczas chłodzenia lub transportu.
