KWALIFIKACJA MTL4 - STYCZEŃ 2019

PYTANIE NR 32.
Którą metodę badań nieniszczących odlewów charakteryzuje opis?

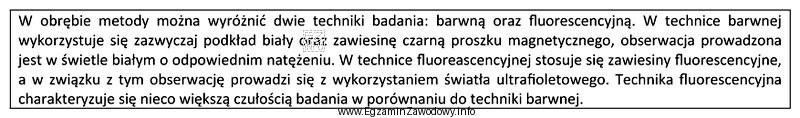

Ilustracja przedstawia tekstowy opis metod badań nieniszczących odlewów, z naciskiem na metodę magnetyczno-proszkową (MT).
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
MT (magnetyczno-proszkowa) polega na magnesowaniu elementu ferromagnetycznego i nanoszeniu proszku lub zawiesiny, które gromadzą się w miejscach rozproszenia strumienia. Dzięki temu ujawnia głównie nieciągłości powierzchniowe i bliskopowierzchniowe. ET i UT mają inną zasadę, a Rg nie jest metodą NDT.

Pełne wyjaśnienie:

Badanie MT (magnetyczno-proszkowe) jest metodą badań nieniszczących stosowaną przede wszystkim do wykrywania nieciągłości powierzchniowych oraz bliskopowierzchniowych w elementach wykonanych z materiałów ferromagnetycznych (np. wielu stali i niektórych żeliw). W praktyce element jest magnesowany, a następnie na powierzchnię nanosi się proszek ferromagnetyczny (suchy) lub zawiesinę. W miejscu wady powstaje rozproszenie pola magnetycznego, a proszek gromadzi się, tworząc widoczne wskazanie.

Odpowiedź "ET (prądów wirowych)" jest nieprawidłowa, ponieważ badania prądami wirowymi opierają się na wzbudzaniu prądów indukowanych w przewodzącym materiale i analizie zmian impedancji cewki. Metoda ET jest typowa dla przewodników, często do kontroli powierzchni i warstwy przypowierzchniowej, ale nie wykorzystuje magnesowania i proszku.

Odpowiedź "UT (ultradźwiękowa)" jest nieprawidłowa, bo badania ultradźwiękowe bazują na propagacji fal ultradźwiękowych i analizie ech odbitych od granic ośrodków. UT jest szczególnie przydatne do wykrywania wad wewnętrznych (objętościowych), a nie do typowego ujawniania drobnych pęknięć otwartych na powierzchnię w taki sposób jak MT.

Odpowiedź "Rg (wytrzymałość na zginanie)" nie jest metodą badań nieniszczących. To oznaczenie wielkości/parametru wytrzymałościowego z obszaru badań mechanicznych, a nie techniki defektoskopii. W zadaniach egzaminacyjnych warto więc odróżniać skróty metod NDT (MT/UT/ET) od symboli właściwości materiałowych.

Wskazówka egzaminacyjna: jeśli w opisie pojawiają się skojarzenia typu "magnesowanie", "proszek", "wskazania na powierzchni" i "ferromagnetyk", najczęściej chodzi o MT.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
MT to badanie magnetyczno-proszkowe. Element ferromagnetyczny magnesuje się, a na powierzchnię nanosi proszek lub zawiesinę. Proszek zbiera się w miejscach rozproszenia pola, co ujawnia pęknięcia i inne nieciągłości powierzchniowe lub bliskopowierzchniowe.
Najlepiej wykrywa wady powierzchniowe i przypowierzchniowe, np. pęknięcia, rysy, zakucia i nieciągłości otwarte na powierzchnię. Do wad głęboko wewnętrznych zwykle skuteczniejsze są metody objętościowe, np. ultradźwiękowa.
W MT kluczowe jest wytworzenie i "prowadzenie" strumienia magnetycznego w materiale. Materiały ferromagnetyczne łatwo się magnesują i koncentrują pole. W metalach niemagnetycznych rozproszenia pola są zbyt słabe, aby proszek tworzył czytelne wskazania.
MT rozpoznasz po słowach: magnesowanie, proszek, wskazania na powierzchni. UT rozpoznasz po: sonda, fala ultradźwiękowa, echo, odbicie, wady wewnętrzne. To różne zasady fizyczne i różne typy wykrywalnych wad.
ET oznacza badania prądami wirowymi. Polega na wzbudzaniu w przewodzącym materiale prądów indukowanych i obserwacji zmian sygnału w cewce. Jest użyteczne m.in. do wykrywania nieciągłości powierzchniowych w przewodnikach oraz do oceny niektórych zmian materiału w warstwie przypowierzchniowej.
Może, ale tylko w ograniczonym zakresie. Powłoki, zgorzelina lub duża chropowatość pogarszają kontakt proszku z powierzchnią i czytelność wskazań. W praktyce powierzchnię zwykle przygotowuje się (oczyszczenie) tak, aby nie maskowała drobnych nieciągłości.
Typowy przebieg to: przygotowanie powierzchni, magnesowanie (odpowiednim układem pola), naniesienie proszku/zawiesiny, obserwacja wskazań (także w odpowiednim oświetleniu), a następnie demagnetyzacja i udokumentowanie wyniku.
Rg to oznaczenie wytrzymałości na zginanie (parametr mechaniczny), a nie metoda badań nieniszczących. Pytanie dotyczy wyboru techniki kontrolnej (MT/UT/ET), czyli sposobu wykrywania wad bez niszczenia odlewu, a nie wartości wytrzymałościowej materiału.
UT wybiera się, gdy celem jest kontrola wad wewnętrznych (np. nieciągłości objętościowych), których MT może nie ujawnić, bo działa głównie przy powierzchni. UT bywa też korzystne, gdy element nie jest ferromagnetyczny lub gdy potrzebna jest ocena całej objętości odlewu.
Najczęstsze pomyłki to: mylenie MT z ET przez podobieństwo skrótów, wybór UT "bo jest popularne", oraz ignorowanie warunku ferromagnetyczności. Warto szukać w opisie sygnałów charakterystycznych: magnesowanie i proszek wskazują na MT, a nie na metody elektryczne lub ultradźwiękowe.
info

Statystycznie 40% uczniów zna prawidłową odpowiedź. trudne

Eksperci podkreślają: "MT (magnetyczno-proszkowa) polega na magnesowaniu elementu ferromagnetycznego i nanoszeniu proszku lub zawiesiny, które gromadzą się w miejscach rozproszenia strumienia."

Źródła:

  • Wikipedia (PL): "Badania magnetyczno-proszkowe" — https://pl.wikipedia.org/wiki/Badania_magnetyczno-proszkowe (dostęp: 2026-03-01)
  • Wikipedia (PL): "Badania nieniszczące" — https://pl.wikipedia.org/wiki/Badania_nieniszcz%C4%85ce (dostęp: 2026-03-01)
  • Wikipedia (PL): "Badania ultradźwiękowe" — https://pl.wikipedia.org/wiki/Badania_ultrad%C5%BAwi%C4%99kowe (dostęp: 2026-03-01)

Materiały:

  • Podręczniki i skrypty szkolne z badań nieniszczących (NDT) w odlewnictwie
  • Materiały szkoleniowe z defektoskopii magnetyczno-proszkowej (MT) – zasada, ograniczenia, interpretacja wskazań
  • Karty technologiczne i instrukcje zakładowe dotyczące kontroli odlewów
