Kwalifikacje w zawodzie - testy zawodowe on-line i arkusze

KWALIFIKACJA ELM6 - STYCZEŃ 2023



PYTANIE NR 12.

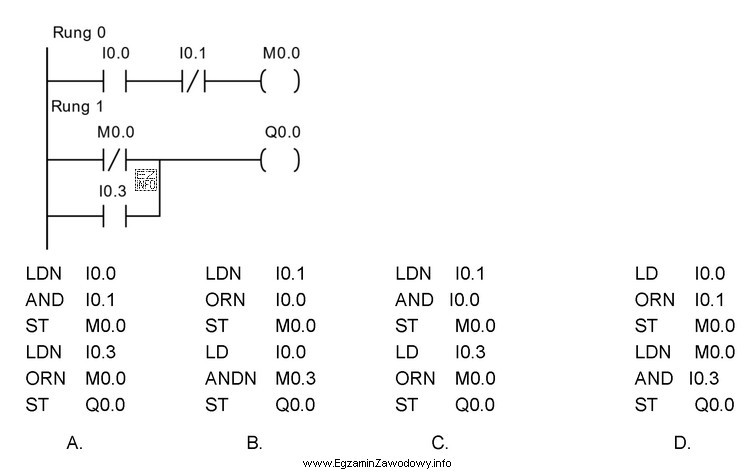

Która ze struktur języka IL zostanie wyświetlona w edytorze, po wykonaniu konwersji programu z języka LD na IL?
Która ze struktur języka IL zostanie wyświetlona
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Odpowiedź C jest poprawna, ponieważ dokładnie odwzorowuje logikę schematu drabinkowego LD w języku IL: najpierw negacja I0.1, potem AND z I0.0 i zapis do M0.0, następnie negacja M0.0, AND z I0.3 i zapis do Q0.0.
