KWALIFIKACJA BUD18 - STYCZEŃ 2020 (test 2)



PYTANIE NR 37.

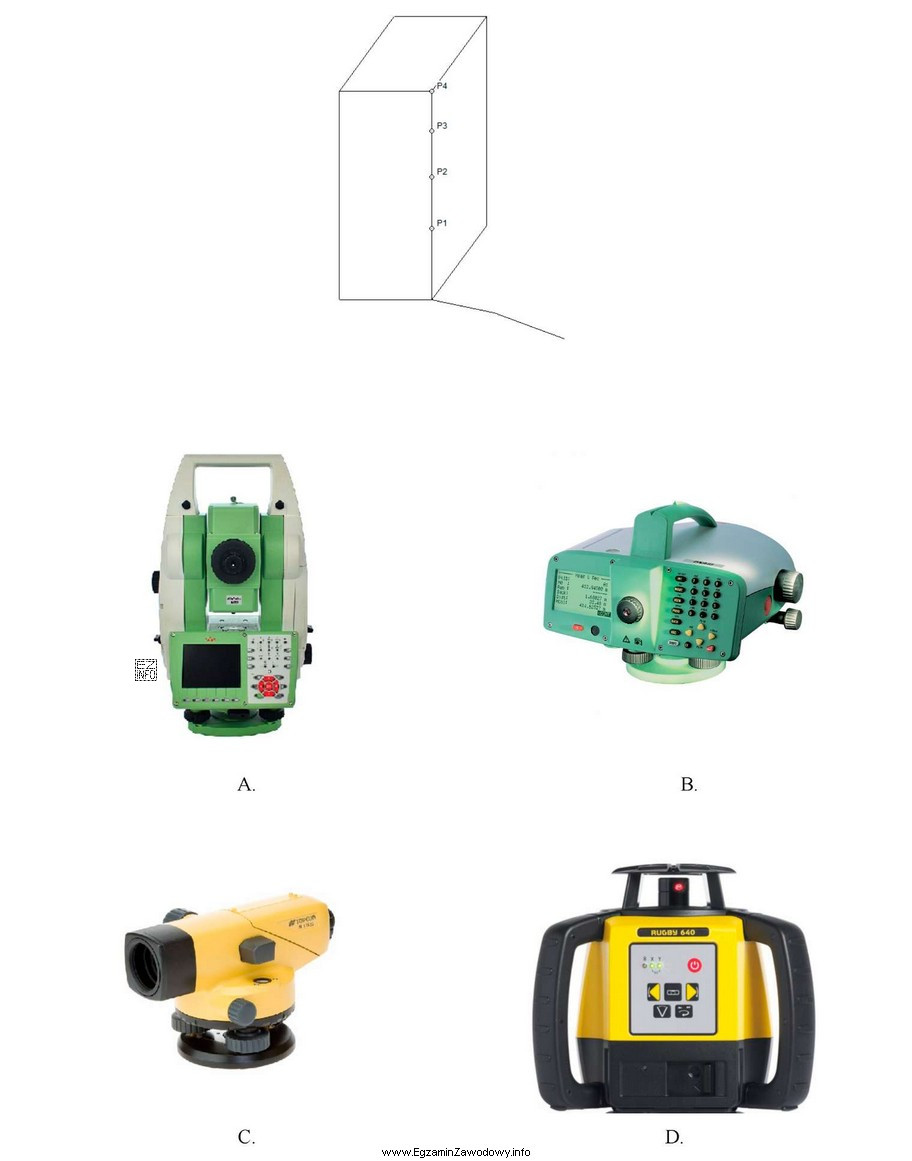

Którego przyrządu należy użyć do pomiaru punktów P1, P2, P3 i P4 zlokalizowanych na obiekcie w sposób przedstawiony na rysunku?
Ilustracja przedstawia cztery różne przyrządy geodezyjne oznaczone literami A, B, C i D oraz schematyczny rysunek obiektu z
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Teodolit elektroniczny służy do precyzyjnego pomiaru kątów poziomych i pionowych, co jest kluczowe przy wyznaczaniu punktów obiektu w geometrii pokazanej na rysunku. Gdy zadanie wymaga głównie obserwacji kątowych (a nie np. wyznaczania pozycji GNSS), wybór teodolitu jest uzasadniony.

Pełne wyjaśnienie:

Dobór przyrządu zależy od tego, jakie obserwacje są konieczne, aby jednoznacznie wyznaczyć punkty P1–P4 na obiekcie. Teodolit elektroniczny z ekranem i przyciskami jest instrumentem przeznaczonym przede wszystkim do pomiaru kątów poziomych i pionowych. W zadaniach, w których geometria pomiaru (pokazana na rysunku) wskazuje na potrzebę wyznaczenia kierunków do punktów i pracy metodą kątową, teodolit jest właściwym wyborem.

Teodolit elektroniczny pozwala:

  • stabilnie celować na wybrane punkty obiektu,
  • odczytywać kąty w obu płaszczyznach,
  • prowadzić pomiar w typowych warunkach terenowych przy obiektach, gdzie sygnał satelitarny może być zasłaniany, a kluczowa jest kontrola kierunków.

Inne przyrządy bywają wybierane błędnie na zasadzie "najnowocześniejszy = najlepszy". Jeśli jednak w danej konfiguracji nie jest wymagany pełny pomiar odległości (lub zadanie celowo sprawdza rozróżnienie instrumentów), wybór tachimetru/odbiornika GNSS może być nieadekwatny. Z kolei niwelator jest właściwy wtedy, gdy zadanie dotyczy wyłącznie różnic wysokości i niwelacji, a nie wyznaczania kierunków do punktów rozmieszczonych na obiekcie.

Na egzaminie warto pytać siebie: czy muszę mierzyć kąty, odległości, czy tylko wysokości? Odpowiedź na to pytanie prowadzi do poprawnego doboru instrumentu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest teodolit elektroniczny i do czego służy?
Teodolit elektroniczny to instrument geodezyjny do pomiaru kątów poziomych i pionowych. Używa się go m.in. do wyznaczania kierunków, tyczenia prostych i kątów oraz do pomiarów, w których kluczowa jest geometria kątowa obserwacji na obiekcie.
Jakie wielkości mierzy teodolit w praktyce geodezyjnej?
Teodolit mierzy głównie kąty: poziome (w płaszczyźnie poziomej) i pionowe (w płaszczyźnie pionowej). Nie jest to z definicji instrument do bezpośredniego pomiaru odległości; dlatego dobór zależy od tego, czy w zadaniu potrzebne są odległości, czy wystarczą kierunki.
Dlaczego do pomiaru punktów na obiekcie często potrzebny jest pomiar kątowy?
Gdy punkty znajdują się na ścianie, konstrukcji lub w trudno dostępnym miejscu, kluczowe jest precyzyjne wyznaczenie kierunków do tych punktów. Pomiar kątów pozwala opisać położenie punktów względem stanowiska i osi odniesienia, co bywa ważniejsze niż sama odległość.
Czym różni się teodolit od tachimetru?
Teodolit jest ukierunkowany na pomiar kątów. Tachimetr (stacja totalna) łączy pomiar kątów z pomiarem odległości (zwykle dalmierzem) i często z funkcjami obliczeniowymi. W zadaniach egzaminacyjnych różnica ta jest kluczowa przy doborze instrumentu do opisanego sposobu pomiaru.
Kiedy zamiast teodolitu lepiej użyć niwelatora?
Niwelator wybiera się wtedy, gdy celem jest wyznaczenie różnic wysokości i przeniesienie rzędnych (niwelacja). Jeśli zadanie dotyczy tylko wysokości, a nie kierunków do punktów na obiekcie, teodolit nie jest najwłaściwszym narzędziem.
Czy odbiornik GNSS nadaje się do pomiaru punktów na budynku?
GNSS może być użyteczny w terenie otwartym, ale przy obiektach (ściany, zadaszenia, drzewa) często występują zasłonięcia i odbicia sygnału, co pogarsza jakość. W takich warunkach metody oparte o celowanie i pomiar kątowy mogą być bardziej pewne, zależnie od zadania.
Jak rozpoznać w zadaniu, że potrzebny jest teodolit?
Wskazówką jest sytuacja, w której trzeba wyznaczać punkty poprzez kierunki i kąty (np. kilka punktów widocznych z jednego stanowiska) i nie ma informacji, że wymagany jest pomiar odległości. Jeśli rysunek sugeruje zależności kątowe, teodolit jest typowym wyborem.
Jakie błędy najczęściej robi się przy doborze instrumentu na egzaminie?
Najczęstsze pomyłki to automatyczne wybieranie tachimetru lub GNSS bez analizy, czy są potrzebne odległości/pozycjonowanie satelitarne, oraz mylenie niwelacji z pomiarem kątowym. Pomaga proste pytanie kontrolne: co dokładnie mam zmierzyć: kąty, odległości, wysokości?
Jakie elementy obsługi wyróżniają teodolit elektroniczny?
W typowym teodolicie elektronicznym odczyt realizuje się z ekranu, a obsługę wykonuje przyciskami (menu, zapisy, zerowanie kierunku). To odróżnia go od starszych konstrukcji z odczytem optycznym, ale na egzaminie ważniejsza jest funkcja: pomiar kątów.
Jak się uczyć do pytań o dobór przyrządu w BUD.18?
Najlepiej zestawić instrumenty z ich "główną rolą": teodolit = kąty, niwelator = wysokości, tachimetr = kąty+odległości, GNSS = pozycja z satelitów. Następnie ćwiczyć na przykładach rysunków: zidentyfikuj, jakie obserwacje są niezbędne, i dopiero wtedy wybierz sprzęt.
info

To pytanie poprawnie rozwiązuje 52% zdających egzamin. trudne

Specjaliści zwracają uwagę: "Teodolit elektroniczny służy do precyzyjnego pomiaru kątów poziomych i pionowych, co jest kluczowe przy wyznaczaniu punktów obiektu w geometrii pokazanej na rysunku."

Materiały:

  • Materiały dydaktyczne z metrologii geodezyjnej dotyczące teodolitów i tachimetrów
  • Instrukcje obsługi (manuale) teodolitów elektronicznych używanych w pracowniach szkolnych
  • Skrypty z geodezji inżynieryjnej: pomiary obiektów i szczegółów terenowych
