KWALIFIKACJA ELM6 - STYCZEŃ 2017 (test 2)



PYTANIE NR 3.

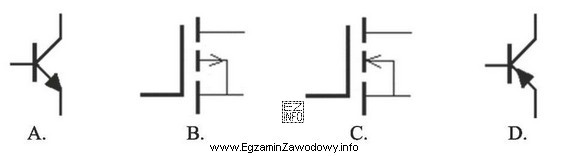

Którego z przedstawionych symboli graficznych należy użyć do narysowania schematu układu elektronicznego zawierającego tranzystor bipolarny npn?
Którego z przedstawionych symboli graficznych należy użyć
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Symbol graficzny tranzystora bipolarnego NPN jest przedstawiony w odpowiedzi A. Charakteryzuje się on strzałką wyprowadzoną z jednej z linii bocznych (emitera) skierowaną na zewnątrz od linii pionowej (bazy). Pozostałe symbole przedstawiają: B. tranzystor bipolarny PNP, C. tranzystor polowy z kanałem N, D. diodę.
