PYTANIE NR 15.

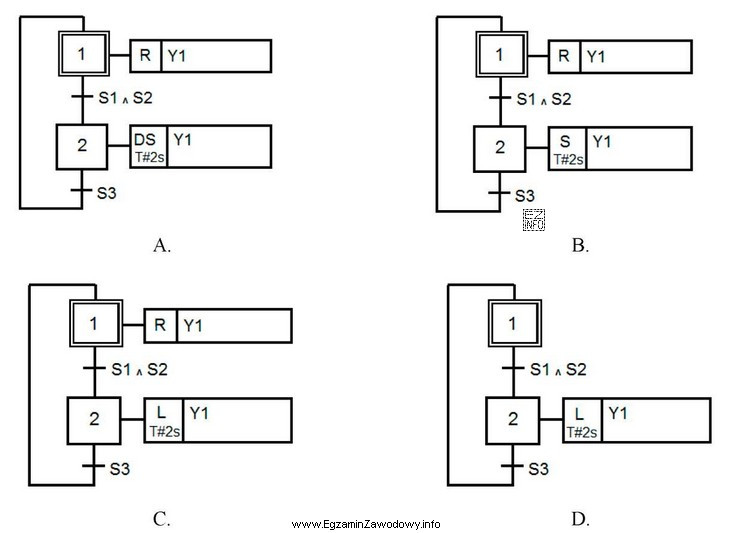

Który algorytm odpowiada opisowi działania układu?
Opis działania układu
Po 2 s od chwilowego naciśnięciu przycisku S1 i przy wsuniętym tłoczysku (aktywny łącznik S2) siłownika załączana jest cewka Y1 monostabilnego elektrozaworu. Po osiągnięciu maksymalnego wysunięcia (aktywny łącznik S3) tłoczysko wsuwa się. Kolejne uruchomienie układu jest możliwe dopiero po ponownym naciśnięciu przycisku S1.
