KWALIFIKACJA ELM4 - CZERWIEC 2022



PYTANIE NR 40.

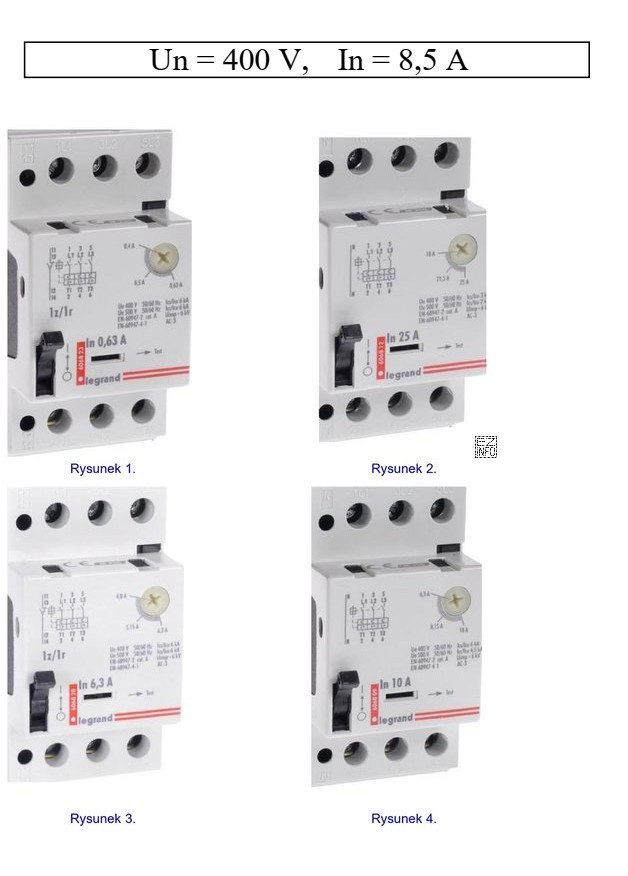

Który rysunek przedstawia wyłącznik silnikowy zapewniający prawidłowe zabezpieczenie silnika posiadającego znamionowe dane prądowo-napięciowe podane w ramce.
Który rysunek przedstawia wyłącznik silnikowy zapewniający prawidł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik na Rysunku 4. ma znamionowy prąd obciążenia 10 A, co jest najbliższe wymaganemu prądowi znamionowemu silnika wynoszącemu 8,5 A. Pozostałe wyłączniki mają zbyt niskie wartości prądów znamionowych (0,63 A, 6,3 A, 25 A), co czyni je nieodpowiednimi do zabezpieczenia silnika o prądzie 8,5 A.
