KWALIFIKACJA ELM6 - STYCZEŃ 2019



PYTANIE NR 22.

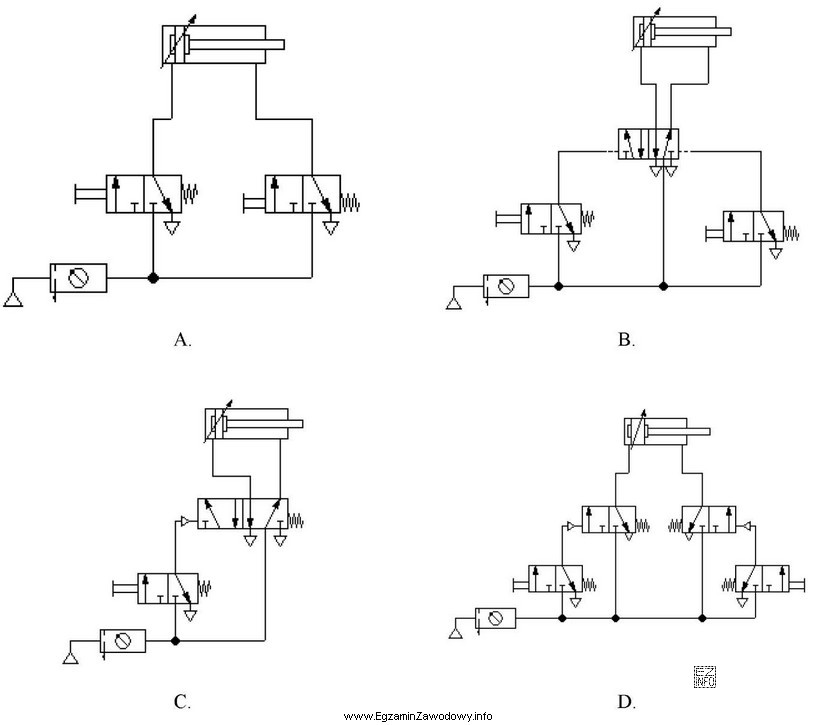

Który schemat przedstawia pośrednie sterowanie pneumatyczne siłownikiem dwustronnego działania z zaworem bistabilnym?
Który schemat przedstawia pośrednie sterowanie pneumatyczne siłownikiem
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Schemat B przedstawia pośrednie sterowanie pneumatyczne siłownikiem dwustronnego działania z zaworem bistabilnym. Zawór bistabilny utrzymuje swoje położenie po zmianie stanu sterowania, co jest widoczne na schemacie B, gdzie dwa zawory sterujące są połączone z zaworem głównym, który posiada dwie pozycje stabilne.
