Dławienie na wylocie (tzw. meter-out) to sposób regulacji prędkości siłownika pneumatycznego, w którym ogranicza się wypływ sprężonego powietrza z komory siłownika po stronie odpowietrzania. W praktyce oznacza to, że podczas ruchu tłoka komora "wypychana" jest opróżniana przez element dławiący, co tworzy kontrolowane przeciwciśnienie i zwykle daje bardziej stabilny, płynny ruch.

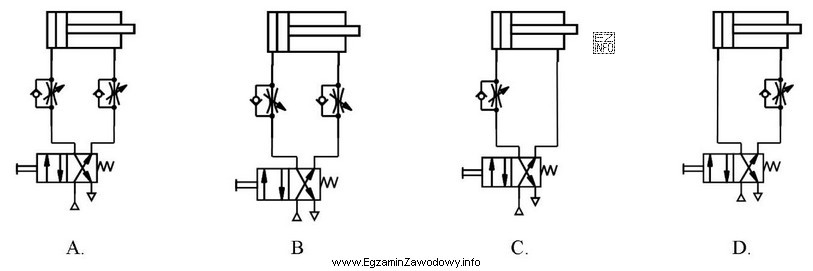

Jak rozpoznać meter-out na schemacie?
- Sprawdź kierunek ruchu (wysuw albo powrót) i ustal, z której komory powietrze jest odprowadzane do atmosfery.
- Element dławiący (często dławik dławiąco-zwrotny) powinien znajdować się w torze odpowietrzania tej komory, a nie w torze zasilania.
- Jeżeli na schemacie jest dławik dławiąco-zwrotny, zwróć uwagę: w jedną stronę przepływ jest swobodny (przez zawór zwrotny), a w drugą jest dławiony (przez kryzę/dławik). W układzie meter-out dławienie dotyczy wypływu z siłownika.
Dlaczego meter-out jest często preferowane? Ponieważ przy zmiennym obciążeniu lub zmianach tarcia prędkość bywa bardziej powtarzalna. Kontrolowanie wypływu zapobiega zjawisku, w którym siłownik "ucieka" szybciej, gdy obciążenie maleje. W wielu aplikacjach mechatronicznych (manipulatory, dociski, pozycjonowanie z ogranicznikami) daje to lepszą kulturę pracy.
Dlaczego pozostałe schematy są błędne?
- Schemat z dławikiem po stronie zasilania komory roboczej opisuje dławienie na wlocie (meter-in) – prędkość zależy wtedy silniej od obciążenia i układ może pracować mniej stabilnie.
- Schematy bez elementu dławiącego w torze odpowietrzania (albo z dławieniem w miejscu niezwiązanym z ruchem danej komory) nie realizują idei "dławienia na wylocie".
- Jeżeli dławik jest wpięty tak, że zawór zwrotny omija dławienie w niewłaściwym kierunku, dławienie może działać "odwrotnie" niż wymagane.
Wskazówka egzaminacyjna: zawsze narysuj sobie w głowie (albo na brudno) strzałkami tor przepływu podczas wysuwu i powrotu. Dopiero potem oceniaj, czy dławik ogranicza dopływ czy odpływ.
