W układach pneumatycznych/elektropneumatycznych ruch siłownika (wysuw lub wsuw) jest skutkiem ustawienia rozdzielacza w takim położeniu, aby sprężone powietrze zostało doprowadzone do właściwej komory siłownika, a druga komora została odpowietrzona (lub połączona zgodnie z funkcją zaworu).

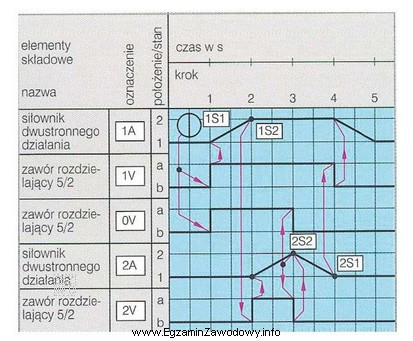

W pytaniu trzeba odczytać z diagramu, jaki warunek uruchamia wysuw tłoka siłownika 1A. Poprawna odpowiedź wskazuje: "Przesterowanie w stan "a" zaworów 1V i 0V". Oznacza to, że diagram przewiduje rozpoczęcie wysuwu dopiero wtedy, gdy oba elementy sterujące (1V i 0V) znajdą się jednocześnie w położeniu "a". Taki zapis jest typowy, gdy start ruchu ma być zabezpieczony logiką warunków (np. start cyklu dopiero po ustawieniu zasilania i spełnieniu warunku zezwalającego).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "Przesterowanie w stan "b" zaworów 1V i 0V" opisuje inne położenie rozdzielaczy. W wielu układach przeciwne położenie odpowiada przeciwnemu kierunkowi przepływu, więc zamiast inicjować wysuw mogłoby inicjować wsuw albo stan spoczynkowy (zależy od typu zaworu i połączeń).
- Odpowiedzi z "lub" ("…zaworu 1V lub 0V") wprowadzają logikę alternatywy, czyli sugerują, że do startu wystarczy dowolny jeden sygnał. Jeżeli diagram opisuje inicjację wysuwu jako warunek złożony (oba zawory w określonym stanie), to taka alternatywa jest sprzeczna z wymaganiem jednoczesności i prowadzi do błędnej sekwencji.
Wskazówka egzaminacyjna: przy zadaniach "na podstawie diagramu" zawsze identyfikuj moment startu ruchu, a potem sprawdź, jakie stany sygnałów/elementów występują dokładnie w tym momencie. Zwracaj uwagę na spójniki: "i" zwykle oznacza warunek łączny (koniunkcja), a "lub" alternatywę, która często jest zbyt słaba, aby bezpiecznie zainicjować ruch siłownika.
