Impedancja pętli zwarcia to parametr opisujący "jak łatwo" popłynie prąd zwarciowy w obwodzie: od źródła zasilania, przez przewody fazowe, punkt zwarcia i tor powrotny (w tym przewód ochronny/neutralny zależnie od układu). Jej pomiar jest jednym z podstawowych pomiarów ochronnych, bo pozwala ocenić, czy w razie uszkodzenia prąd zwarciowy będzie na tyle duży, aby zabezpieczenie zadziałało w wymaganym czasie.

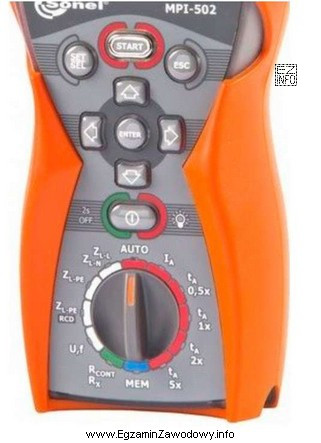

Odpowiedź "Impedancję pętli zwarcia." pasuje do przyrządu pokazanego na rysunku, jeżeli jest to typowy miernik instalacyjny/tryb "loop" (często z oznaczeniami związanymi z Zs lub pętlą). Taki przyrząd wykonuje pomiar pod obciążeniem, a następnie wylicza impedancję na podstawie spadku napięcia i prądu testowego.
Dlaczego pozostałe odpowiedzi są niepoprawne w tym kontekście:
- "Rezystancję uziemienia." zwykle mierzy się metodami wymagającymi sond pomocniczych (pomiar 3- lub 4-przewodowy) albo specjalnymi metodami cęgowymi; to inna funkcja i inne podłączenie niż pomiar pętli zwarcia.
- "Rezystancję izolacji." mierzy się miernikiem rezystancji izolacji (megomomierzem) napięciem probierczym; nie jest to to samo co pomiar pętli zwarcia i nie wykonuje się go na obwodzie pod napięciem roboczym w taki sposób.
- "Czas wyłączenia wyłącznika nadprądowego." nie jest typowym bezpośrednim "parametrem elementów instalacji" mierzonym tym samym trybem; w praktyce ocenia się zadziałanie zabezpieczeń na podstawie charakterystyk i warunków zwarciowych (m.in. impedancji pętli), a pomiary czasowe dotyczą częściej testów wyłączników różnicowoprądowych.
Wskazówka egzaminacyjna: gdy w odpowiedziach pojawiają się izolacja, uziemienie i pętla zwarcia, najpierw dopasuj je do rodzaju podłączeń i warunków pomiaru (pod napięciem/bez napięcia, z sondami/bez sond, z napięciem probierczym). To ogranicza ryzyko pomyłki nawet przy niepełnym fragmencie rysunku.
