KWALIFIKACJA ELE5 - STYCZEŃ 2016



PYTANIE NR 10.

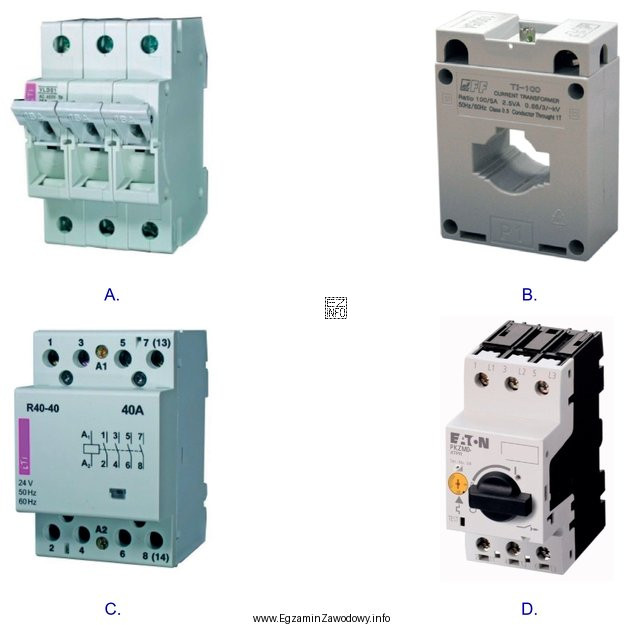

Którym z przedstawionych na rysunkach urządzeń można zastąpić uszkodzony stycznik w układzie zasilania i sterowania silnika trójfazowego?
Którym z przedstawionych na rysunkach urządzeń można
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując zdjęcia urządzeń, stycznik to urządzenie służące do załączania i wyłączania obwodów elektrycznych, często stosowane w układach sterowania silnikami. Na zdjęciu C widzimy stycznik (R40-40, 40A, 24V), który jest odpowiedni do zastąpienia uszkodzonego stycznika w układzie zasilania i sterowania silnika trójfazowego. Pozostałe urządzenia to wyłączniki różnicowoprądowe i inne typy wyłączników, które nie spełniają funkcji stycznika.
