Szybkość narastania napięcia (często nazywana też slew rate) opisuje, jak szybko zmienia się napięcie w czasie na zboczu sygnału. Definicja jest prosta: SR = ΔU/Δt, gdzie:
- ΔU – przyrost napięcia na analizowanym fragmencie zbocza,
- Δt – czas, w którym ten przyrost nastąpił.

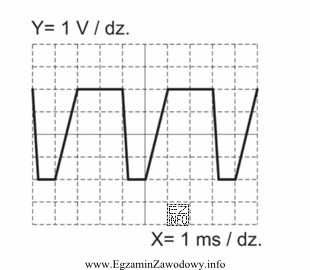

Na oscyloskopie SR wyznacza się przez odczyt dwóch punktów na możliwie liniowym odcinku zbocza (np. za pomocą kursorów) i policzenie stosunku przyrostu napięcia do przyrostu czasu. Jednostka wyniku musi mieć postać wolt na jednostkę czasu, np. V/ms lub V/µs.
Dlaczego poprawna odpowiedź ma postać 4 V/ms? Ponieważ odpowiada ilorazowi "zmiana napięcia" podzielona przez "zmianę czasu" i ma prawidłowy wymiar fizyczny. W praktyce taki parametr mówi, czy układ (np. wzmacniacz operacyjny, sterownik, tor pomiarowy) potrafi nadążyć za szybkim zboczem bez zaokrąglania i zniekształceń.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 1 ms – to sam czas, a nie szybkość zmian; brakuje informacji o przyroście napięcia, więc wymiar jest błędny.
- 4 mV/s – ma co prawda poprawny typ jednostki (napięcie/czas), ale skala jest inna; łatwo tu o błąd przeliczeń (mV vs V oraz s vs ms).
- 4 V – to wartość napięcia (np. amplituda), a nie tempo jego zmian, więc również zły wymiar.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostkę. Jeśli pytają o szybkość narastania, odpowiedź musi zawierać "V na czas" (V/ms, V/s, V/µs). Sama wartość napięcia lub sam czas z definicji nie mogą być poprawne.
