KWALIFIKACJA ELM2 - STYCZEŃ 2024

PYTANIE NR 11.

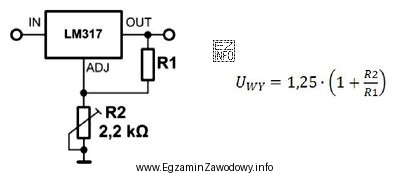

Na ilustracji przedstawiono schemat regulowanego stabilizatora napięcia LM317. Jaka powinna być wartość rezystora R1, aby zakres regulacji napięcia wyjściowego układu wynosił od 1,25 V do 15 V?
Ilustracja przedstawia schemat elektryczny regulowanego stabilizatora napięcia LM317.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W stabilizatorze LM317 napięcie wyjściowe zależy od dzielnika R1–R2: Vout ≈ 1,25 V · (1 + R2/R1) (zwykle pomija się mały wpływ Iadj). Dla zakresu 1,25–15 V przy minimalnym R2 otrzymuje się 1,25 V, a dla maksimum potrzeba ok. 12-krotności, więc R2max ≈ 11·R1. Dla R1 = 200 Ω daje to sensowny R2max rzędu 2,2 kΩ.

Pełne wyjaśnienie:

LM317 jest regulowanym stabilizatorem napięcia, w którym napięcie wyjściowe ustala się za pomocą dzielnika rezystorowego między wyjściem a wyprowadzeniem ADJ. Kluczową własnością jest napięcie odniesienia ok. 1,25 V utrzymywane między wyjściem a ADJ, co powoduje przepływ prądu przez R1 i "wymusza" odpowiednie napięcie na R2.

W praktycznych obliczeniach korzysta się z zależności (w przybliżeniu):
Vout ≈ 1,25 V · (1 + R2/R1)
Wzór dokładniejszy uwzględnia jeszcze składnik związany z prądem ADJ, ale zwykle jest on na tyle mały, że na egzaminie i w zadaniach szkolnych bywa pomijany.

Aby uzyskać zakres regulacji od 1,25 V do 15 V:

  • Dla minimum regulacji przyjmuje się, że R2 ≈ 0, wtedy Vout ≈ 1,25 V. To odpowiada dolnej granicy zakresu.
  • Dla maksimum regulacji: 15 V ≈ 1,25 V · (1 + R2/R1). Po podzieleniu stron przez 1,25 V otrzymuje się 12 ≈ 1 + R2/R1, czyli R2/R1 ≈ 11, a zatem R2 ≈ 11 · R1.

Jeżeli więc dobierze się R1 = 200 Ω, to oczekiwana maksymalna wartość R2 wypada około 2,2 kΩ, co jest typową, praktyczną wartością dla potencjometru/rezystora nastawnego spotykaną w aplikacjach szkolnych.

Dlaczego pozostałe propozycje są niepoprawne w kontekście wymaganego zakresu?

  • 100 Ω powoduje, że do osiągnięcia 15 V potrzeba mniejszego R2 (około 1,1 kΩ). Jeśli w pokazanym układzie (z ilustracji) przewidziano większy potencjometr, zakres i rozdzielczość regulacji będą inne niż założone.
  • 330 Ω wymaga R2 około 3,63 kΩ dla 15 V, a więc większej nastawy; przy typowych wartościach potencjometrów może to zawęzić górny zakres lub utrudnić uzyskanie dokładnie 15 V.
  • 470 Ω wymaga R2 około 5,17 kΩ dla 15 V; podobnie jak wyżej, rosną wymagania co do maksymalnej rezystancji nastawnej, co często nie pasuje do standardowej aplikacji.

Wskazówka egzaminacyjna: w zadaniach o LM317 najpierw sprawdź, czy dolna granica to 1,25 V (zwykle oznacza to R2 bliskie zeru), a potem policz wymagany stosunek R2/R1 dla górnej granicy. To szybciej prowadzi do właściwego doboru R1.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
LM317 to regulowany stabilizator napięcia dodatniego. Umożliwia uzyskanie różnych wartości napięcia wyjściowego dzięki zewnętrznemu dzielnikowi rezystorowemu. Stosuje się go m.in. w prostych zasilaczach warsztatowych i układach zasilania modułów, gdzie trzeba dobrać napięcie do odbiornika.
Układ utrzymuje stałe napięcie odniesienia ok. 1,25 V między wyjściem a pinem ADJ. Gdy dobierzesz R1 i R2, powstaje sprzężenie zwrotne: zmiana R2 zmienia stosunek R2/R1, a to bezpośrednio wpływa na Vout. Dlatego do regulacji często używa się potencjometru jako R2.
Wynika to z napięcia odniesienia (Vref) wewnątrz LM317. Nawet gdy rezystor regulacyjny R2 jest ustawiony na minimalną wartość, układ "wymusza" około 1,25 V między wyjściem a ADJ, więc Vout nie spada idealnie do 0 V. To typowa cecha tego stabilizatora.
W zadaniach szkolnych używa się przybliżenia: Vout ≈ 1,25 V · (1 + R2/R1). Dokładniejsza wersja zawiera jeszcze małą poprawkę od prądu ADJ, ale często jest pomijana. Najpierw liczysz stosunek R2/R1, a dopiero potem wynikowe Vout.
Ustal warunki skrajne. Dla minimum 1,25 V zwykle przyjmuje się R2 ≈ 0. Dla maksimum 15 V liczysz: 15/1,25 ≈ 12, więc 1 + R2/R1 ≈ 12, a zatem R2/R1 ≈ 11. Wybierasz R1 tak, by maksymalna dostępna wartość R2 (np. potencjometr) dawała ten stosunek.
Prąd pinu ADJ wprowadza dodatkowy składnik do wzoru na Vout (dokładniejsze obliczenia). W wielu zadaniach egzaminacyjnych jego wpływ jest pomijany, bo jest niewielki w porównaniu z główną częścią zależności Vref·(1+R2/R1). W praktyce warto sprawdzić notę katalogową, gdy liczy się precyzja.
Częsty błąd to zamiana ról R1 i R2 albo liczenie "na oko" bez użycia stosunku R2/R1. Uczniowie też czasem zapominają, że dolna granica to zwykle 1,25 V (nie 0 V). Pomaga metoda: policz wymagany mnożnik Vout/Vref, potem wyznacz R2/R1 i dopiero dobieraj elementy.
Może się nadawać, jeśli spełnione są warunki: odpowiedni zapas napięcia wejściowego (dropout), wydajność prądowa oraz chłodzenie (straty mocy). Dla stałych 3,3 V lub 5 V często wybiera się stabilizatory o mniejszym spadku napięcia i lepszej sprawności, ale LM317 bywa używany w prostych projektach edukacyjnych.
Gdy różnica między napięciem wejściowym a wyjściowym jest duża lub prąd obciążenia jest wysoki, stabilizator liniowy (jak LM317) będzie mocno się grzał, bo traci moc na ciepło. Wtedy przetwornica impulsowa zwykle daje wyższą sprawność i mniejsze straty. LM317 jest natomiast prosty i ma niski poziom zakłóceń.
Przećwicz rozpoznawanie typowego schematu aplikacyjnego LM317 oraz szybkie przekształcanie wzoru Vout ≈ 1,25·(1+R2/R1). Ucz się pracy na warunkach skrajnych (minimum i maksimum regulacji) i kontroluj jednostki (Ω, kΩ). Dobrze jest też rozumieć, skąd bierze się 1,25 V i rola pinu ADJ.
info

Około 64% zdających odpowiada poprawnie na to pytanie. średnie

Specjaliści zwracają uwagę: "W stabilizatorze LM317 napięcie wyjściowe zależy od dzielnika R1–R2: Vout ≈ 1,25 V · (1 + R2/R1) (zwykle pomija się mały wpływ Iadj)."

Źródła:

  • Texas Instruments, "LM317: 3-Terminal Adjustable Regulator", datasheet, sekcja "Application Information / Typical Applications" (wzór na Vout i rola R1/R2): https://www.ti.com/lit/ds/symlink/lm317.pdf - accessed 2026-03-01
  • STMicroelectronics, "LM317 Adjustable voltage regulators", datasheet, sekcja dotycząca ustawiania napięcia wyjściowego (Vout vs R1/R2): https://www.st.com/resource/en/datasheet/lm317.pdf - accessed 2026-03-01
  • onsemi, "LM317 / NCV317 Adjustable Output, Positive Voltage Regulator", datasheet, opis zależności Vout i przykładowej aplikacji: https://www.onsemi.com/pdf/datasheet/lm317-d.pdf - accessed 2026-03-01

Materiały:

  • Noty katalogowe (datasheet) LM317 różnych producentów – sekcja "Typical Application"
  • Podstawy elektroniki analogowej: stabilizatory napięcia i sprzężenie zwrotne
  • Zbiory zadań z obliczeń układów z LM317 (dobór R1/R2 dla zadanego Vout)
