KWALIFIKACJA ELM2 + ELM5 - CZERWIEC 2012

PYTANIE NR 29.
Przy R3 = R1 wzmocnienie KU przedstawionego układu wynosi

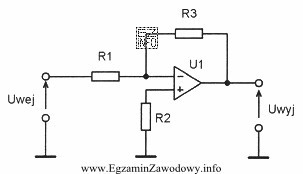

Ilustracja przedstawia schemat ideowy układu elektronicznego, który jest prawdopodobnie częścią pytania egzaminacyjnego
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla typowego wzmacniacza operacyjnego w konfiguracji odwracającej wzmocnienie napięciowe wynosi KU=-R3/R1. Jeśli spełniono warunek R3=R1, to iloraz rezystancji jest równy 1, a znak "-" oznacza odwrócenie fazy sygnału. Stąd KU=-1 V/V.

Pełne wyjaśnienie:

W układach ze wzmacniaczem operacyjnym wartość wzmocnienia zależy od konfiguracji oraz od tego, które rezystory tworzą tor wejściowy i sprzężenie zwrotne. Dla bardzo często spotykanej konfiguracji odwracającej (sygnał wejściowy doprowadzony przez rezystor do wejścia odwracającego, a z wyjścia wraca ujemne sprzężenie przez drugi rezystor) wzmocnienie napięciowe opisuje zależność:

KU = - R3 / R1

Minus w tym wzorze nie jest "ozdobą" – oznacza, że sygnał na wyjściu jest odwrócony w fazie o 180° względem sygnału wejściowego (dla przebiegów sinusoidalnych) oraz ma przeciwny znak (dla sygnałów stałych).

Jeżeli w warunku zadania podano R3 = R1, to stosunek rezystancji wynosi 1:

R3/R1 = 1

Po podstawieniu do wzoru otrzymuje się:

KU = -1

Dlatego poprawna odpowiedź to -1 V/V.

Dlaczego pozostałe wartości są niepoprawne w tym kontekście?

  • 2 V/V oraz -2 V/V odpowiadałyby sytuacji, w której stosunek rezystancji wynosi 2 (np. R3=2·R1) albo gdy układ miał dodatkowe wzmocnienie wynikające z innej topologii. Przy R3=R1 nie uzyskuje się modułu wzmocnienia 2.
  • 1 V/V pomija znak "-", czyli ignoruje odwrócenie fazy charakterystyczne dla konfiguracji odwracającej. Taka wartość mogłaby pasować do wtórnika lub do nieodwracającego wzmocnienia 1, ale wtedy zależność od rezystorów wygląda inaczej.

Wskazówka egzaminacyjna: zawsze najpierw rozpoznaj, czy sygnał wchodzi na wejście odwracające czy nieodwracające. Dopiero potem dobieraj właściwy wzór i zwracaj uwagę na znak wzmocnienia.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
KU w V/V to wzmocnienie napięciowe, czyli stosunek napięcia wyjściowego do wejściowego. Jest to wielkość bezwymiarowa, a zapis V/V tylko przypomina, że porównujemy napięcia. Znak "-" oznacza odwrócenie polaryzacji (fazy) sygnału.
Wzmacniacz odwracający zwykle ma sygnał wejściowy podany przez rezystor na wejście "-", a z wyjścia jest poprowadzony rezystor sprzężenia zwrotnego z powrotem do wejścia "-". Wejście "+" bywa dołączone do masy odniesienia. Taka topologia daje ujemny znak wzmocnienia.
W konfiguracji odwracającej wzmocnienie zależy od stosunku rezystora sprzężenia do rezystora wejściowego: KU=-R3/R1. Gdy R3=R1, iloraz wynosi 1, a minus pozostaje. To oznacza, że amplituda jest taka sama, ale sygnał jest odwrócony.
Nie. Wartość 1 V/V oznacza brak zmiany znaku (nieodwracanie), a -1 V/V oznacza odwrócenie polaryzacji sygnału. Moduł wzmocnienia jest taki sam, ale przebieg na wyjściu ma przeciwną fazę/znak względem wejścia.
W typowych układach z ujemnym sprzężeniem zwrotnym o wzmocnieniu decyduje para rezystorów: rezystor w torze wejściowym i rezystor w sprzężeniu zwrotnym z wyjścia do wejścia. W zależności od konfiguracji (odwracająca/nieodwracająca) wzmocnienie ma inny wzór, ale zawsze wynika z ich relacji.
Znak minus pojawia się wtedy, gdy układ jest odwracający, czyli sygnał steruje wejściem odwracającym, a sprzężenie zwrotne również jest do tego wejścia. Skutkiem jest zmiana fazy o 180° dla AC i odwrócenie znaku dla DC. W konfiguracji nieodwracającej wzmocnienie jest dodatnie.
Najczęściej myli się rezystor wejściowy z rezystorem sprzężenia (zamiana miejsc daje odwrotny stosunek), pomija się znak "-" i wybiera +1 zamiast -1, albo stosuje się wzór z konfiguracji nieodwracającej. Błąd daje też nieuwzględnienie, do którego wejścia WO podano sygnał.
W praktyce podaje się znany sygnał (np. sinus lub napięcie stałe) na wejście i mierzy wyjście. Dla -1 amplituda (lub wartość bezwzględna) jest taka sama, ale na oscyloskopie sinus jest przesunięty o 180°, a dla DC napięcie ma przeciwny znak. To szybki test poprawności montażu.
Zwykle tak, przynajmniej dla podstawowych konfiguracji: odwracającej, nieodwracającej i wtórnika. W praktyce montażu i uruchamiania układów elektroniki analogowej szybkie rozpoznanie topologii i właściwego wzoru skraca diagnostykę. Na egzaminie pozwala też uniknąć typowych pułapek ze znakiem wzmocnienia.
Warunek R3=R1 oznacza, że rezystor sprzężenia i rezystor wejściowy mają tę samą wartość, więc moduł wzmocnienia wynosi 1. W konfiguracji odwracającej daje to odwracacz o wzmocnieniu -1, często stosowany do zmiany znaku sygnału bez zmiany jego amplitudy.
