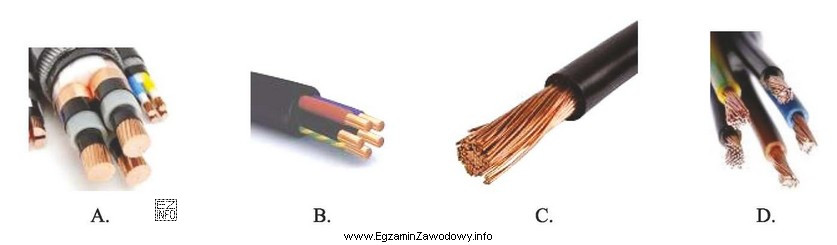

W pytaniu trzeba rozpoznać kabel elektroenergetyczny 0,6/1 kV o izolacji i powłoce polwinitowej (PVC) oraz z żyłami miedzianymi jednodrutowymi. To oznacza, że na rysunku (zwykle przekroju kabla) powinny być widoczne jednocześnie trzy grupy cech:
- Materiał żył: miedź – żyły są opisane jako Cu albo przedstawione/oznaczone jako miedziane (w zadaniach szkolnych bywa to podane w legendzie). To odróżnia je od żył aluminiowych.
- Budowa żył: jednodrutowa – każda żyła to pojedynczy drut (klasa 1). W przeciwieństwie do żył wielodrutowych nie widać "pęczka" wielu drucików.
- Izolacja i powłoka z PVC – osobna warstwa izolacji na każdej żyle oraz zewnętrzna powłoka całego kabla są wykonane z polwinitu. Na rysunku odpowiada to dwóm poziomom warstw polimerowych: izolacje żył + płaszcz zewnętrzny.
Dodatkowo warunek 0,6/1 kV sugeruje typowy kabel energetyczny do instalacji niskiego napięcia, a nie przewód sterowniczy lub kabel o innym przeznaczeniu. Z tego powodu poprawny wybór to ten rysunek, który pokazuje typową konstrukcję kabla energetycznego z płaszczem zewnętrznym oraz izolacją żył.
Pozostałe rysunki są niepoprawne, jeśli brakuje w nich którejś z wymaganych cech, np. przedstawiają żyły wielodrutowe, inną kombinację materiałów (np. Al), brak powłoki zewnętrznej PVC albo konstrukcję bardziej przypominającą przewód (bez typowego płaszcza) niż kabel 0,6/1 kV.
Wskazówka egzaminacyjna: czytaj warunki w kolejności i "odhaczaj" cechy na rysunku: (1) Cu, (2) jednodrutowe, (3) izolacja PVC, (4) powłoka PVC, (5) 0,6/1 kV.
