Siłownik hydrauliczny dwustronnego działania to taki, w którym olej pod ciśnieniem doprowadza się na przemian do dwóch komór roboczych: jednej po stronie dna cylindra oraz drugiej po stronie tłoczyska. Dzięki temu siłownik wykonuje pracę zarówno przy wysuwie, jak i przy wsuwie (ruch w obie strony jest wymuszany ciśnieniem, a nie tylko np. sprężyną lub ciężarem).

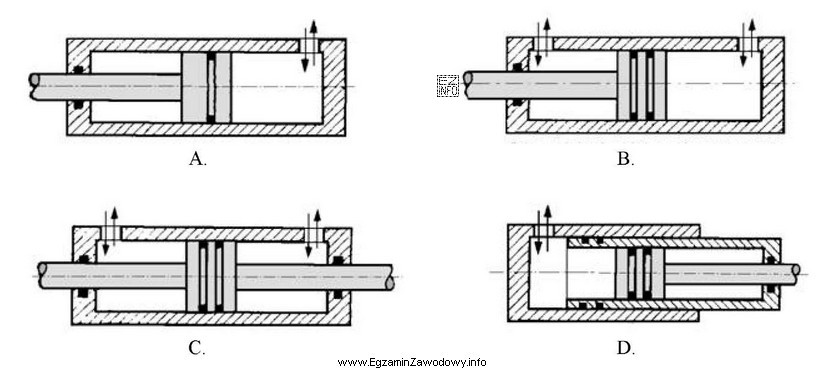

Wariant z dwustronnym tłoczyskiem oznacza, że tłoczysko przechodzi przez tłok i wystaje na zewnątrz z obu stron cylindra. Na rysunku technicznym lub schemacie rozpoznasz go przede wszystkim po:
- dwóch końcach tłoczyska widocznych po obu stronach korpusu siłownika (symetria tłoczyska),
- dwóch przyłączach/króćcach (zasilanie obu komór), typowych dla dwustronnego działania.
Typowe odpowiedzi niepoprawne w takich zadaniach przedstawiają zwykle inne konstrukcje:
- Siłownik jednostronnego działania – ma tylko jedną komorę zasilaną ciśnieniem, a powrót realizuje sprężyna lub obciążenie; na schemacie często ma jedno przyłącze.
- Siłownik dwustronnego działania z jednostronnym tłoczyskiem – ma dwa przyłącza (bo działa w obie strony), ale tłoczysko wychodzi tylko z jednej strony cylindra.
- Inny element układu hydraulicznego (np. silnik hydrauliczny lub siłownik teleskopowy) – może być myląco "podobny" z kształtu, ale nie spełnia kryterium tłoczyska po obu stronach tłoka.
Wskazówka egzaminacyjna: najpierw sprawdź, czy jest tłoczysko po obu stronach (to warunek kluczowy), a dopiero potem oceniaj, czy rysunek wskazuje na dwustronne działanie (dwie komory/przyłącza). To ogranicza pomyłki wynikające z pośpiechu i patrzenia tylko na jeden detal.
