Podczas odginania (gięcia) pręta zbrojeniowego część zewnętrzna łuku jest rozciągana, a wewnętrzna ściskana. W efekcie długość pręta po uformowaniu zagięcia nie jest taka sama jak proste zsumowanie odcinków mierzonych "po osi" na rysunku – pojawia się korekta związana z wydłużeniem na gięciu.
Dlatego w praktyce zbrojarskiej stosuje się tabele technologiczne, które podają wartość korekty (naddatku/odjęcia) zależną m.in. od średnicy pręta oraz geometrii odgięcia. W tym zadaniu należy:

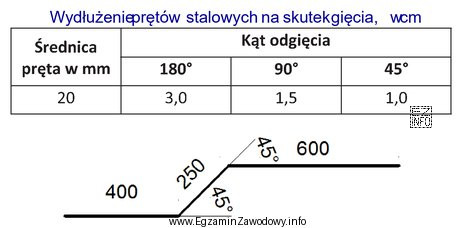

- zidentyfikować na rysunku, że pręt ma średnicę Ø20 oraz jaki typ odgięcia wykonano,
- odczytać w tabeli wartość odpowiadającą temu przypadkowi,
- zastosować ją jako zmniejszenie długości przed docięciem, aby po odgięciu otrzymać wymaganą długość wyrobu.
Odpowiedź "O 20 mm" jest zgodna z odczytem tabelarycznym dla Ø20 w podanym wariancie odginania.
Pozostałe wartości są typowymi pomyłkami: "O 10 mm" i "O 15 mm" odpowiadają zwykle innym średnicom lub innemu kątowi/promieniowi gięcia, a "O 30 mm" jest przeszacowaniem wynikającym z przyjęcia zbyt dużej poprawki albo niepoprawnego zliczenia liczby gięć. W zadaniach egzaminacyjnych kluczowe jest konsekwentne trzymanie się danych z tabeli i rysunku oraz zachowanie jednostek w milimetrach.
