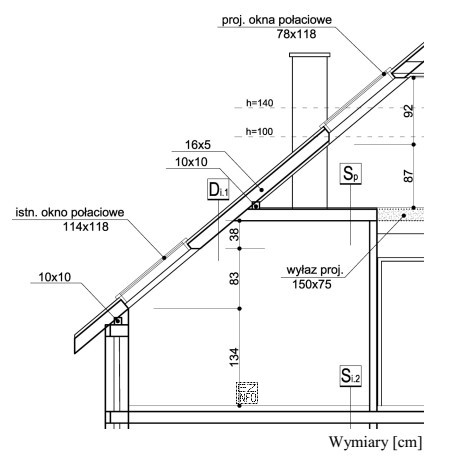

Pytanie sprawdza umiejętność pracy z dokumentacją techniczną: trzeba rozpoznać na przekroju element konstrukcji dachowej będący murłatą i odczytać jej wymiary przekroju zapisane przy tym elemencie (najczęściej jako b×h, czyli szerokość × wysokość w podanych jednostkach).
Odpowiedź "10×10 cm" jest poprawna, ponieważ odpowiada wymiarowi przypisanemu na rysunku do murłaty. W tego typu zadaniach nie "zgaduje się" wymiaru na podstawie intuicji, tylko odczytuje go z opisu wymiarowego elementu lub z wymiarowania na detalu.
Pozostałe propozycje są niepoprawne typowo z następujących powodów:
- "16×5 cm" może wyglądać wiarygodnie jako przekrój elementu drewnianego, ale nie odpowiada wymiarowi przypisanemu murłacie na przekroju (częsty błąd: odczyt wymiaru innego elementu albo pomylenie oznaczeń).
- "78×118 cm" i "100×140 cm" to wartości skrajnie duże jak na przekrój murłaty; takie liczby zwykle wskazują na pomyłkę w jednostkach, odczyt wymiaru całego fragmentu/przęsła lub nieprawidłową identyfikację elementu na rysunku.
Wskazówka egzaminacyjna: najpierw zlokalizuj murłatę (element oparty na ścianie, stanowiący podporę dla krokwi), a dopiero potem odczytaj jej przekrój z opisu. Jeśli na rysunku występuje skala, upewnij się, czy wymiar jest podany liczbowo (wtedy nie przeliczasz) czy trzeba go wyznaczyć z wymiarowania/skali.
