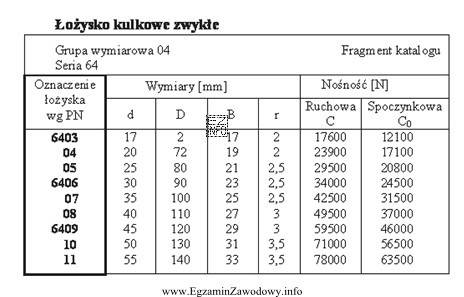

W doborze łożyska na czop wałka kluczowe jest dopasowanie średnicy otworu łożyska do średnicy czopa. W oznaczeniach wielu łożysk tocznych (spotykanych w katalogach i normach) dwie ostatnie cyfry symbolu są powiązane z tzw. kodem średnicy otworu.
Dla wałka o średnicy Ø20 mm odpowiada temu kod "04", więc poprawnym oznaczeniem łożyska z podanych odpowiedzi jest 6404. Oznacza to, że ten wariant ma otwór dostosowany do czopa Ø20 mm, a więc może zostać prawidłowo osadzony (przy założeniu właściwego pasowania i warunków pracy).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 6405 – ma inny kod otworu (większą średnicę), więc nie będzie pasować na czop Ø20 mm.
- 6406 – analogicznie, dotyczy jeszcze większej średnicy otworu; na czopie Ø20 mm pojawi się nadmierny luz montażowy.
- 6407 – również odnosi się do większego otworu; montaż byłby błędny i mógłby prowadzić do niewspółosiowości, bicia lub uszkodzeń.
Wskazówka egzaminacyjna: gdy odpowiedzi różnią się tylko dwiema ostatnimi cyframi, zwykle testowana jest umiejętność powiązania tych cyfr z średnicą otworu łożyska. Najpierw dopasuj średnicę czopa, dopiero potem rozważ serię (np. "64…") oraz typ łożyska.
