KWALIFIKACJA ELE5 - WRZESIEŃ 2014 (test 2)



PYTANIE NR 39.

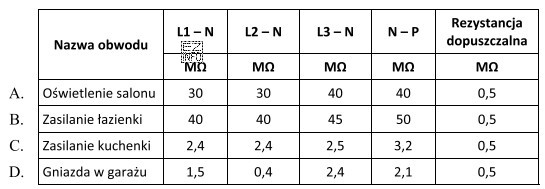

Na podstawie przedstawionych w tabeli wyników pomiarów rezystancji izolacji w instalacji elektrycznej budynku jednorodzinnego można stwierdzić, że uszkodzony jest obwód
Na podstawie przedstawionych w tabeli wyników pomiarów rezystancji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Analizując tabelę, obwód oznaczony jako D (Gniazda w garażu) wykazuje wartości rezystancji L1-N = 1,5 MΩ, L2-N = 0,4 MΩ, L3-N = 2,4 MΩ, N-P = 2,1 MΩ, które są znacznie niższe niż dopuszczalna rezystancja 0,5 MΩ dla każdego z pomiarów. Wartości te wskazują na potencjalne uszkodzenie izolacji, gdyż są znacznie niższe od wartości dopuszczalnych, co może świadczyć o zwarcie lub innej usterce w izolacji.
