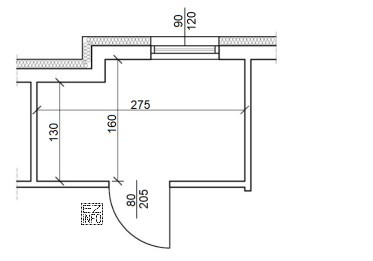

Na rzucie pomieszczenia drzwi są zwykle pokazane symbolem otworu w ścianie oraz łukiem (zasięgiem) otwierania skrzydła. Szerokość drzwi należy określić przez odczyt wymiaru przypisanego do tego otworu (najczęściej z linii wymiarowej lub opisu przy symbolu), a nie przez "zgadywanie" na podstawie typowych wartości.
Odpowiedź "80 cm" jest poprawna, ponieważ odpowiada szerokości otworu drzwiowego wskazanej na rzucie. W praktyce budowlanej taki odczyt jest ważny m.in. przy kontroli zgodności wykonania ścian i otworów oraz przy koordynacji robót w pobliżu otworów (np. zbrojenie, nadproża, elementy żelbetowe).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "90 cm" może być spotykaną szerokością drzwi, ale w tym zadaniu liczy się konkretny wymiar z dokumentacji, a nie typowa wartość.
- "120 cm" to szerokość charakterystyczna raczej dla szerszych przejść (np. dwuskrzydłowych lub specjalnych), jednak bez potwierdzenia na rzucie nie można jej przyjąć.
- "205 cm" jest wartością często kojarzoną z wysokością drzwi, co bywa typową pułapką: zadanie dotyczy wyłącznie szerokości, więc taka odpowiedź wskazuje na pomylenie parametrów.
Wskazówka egzaminacyjna: najpierw zidentyfikuj na rzucie symbol drzwi, potem znajdź wymiar przypisany do tego otworu. Jeżeli na rysunku występuje wiele liczb, upewnij się, że odczyt dotyczy właśnie drzwi (a nie np. szerokości wnęki, odcinka ściany czy innego otworu).
