Węgloazotowanie gazowe jest procesem cieplno-chemicznym, w którym do warstwy wierzchniej stali wprowadzane są atomy węgla i azotu. Efektem jest powstanie utwardzonej warstwy wierzchniej o określonej grubości, zależnej głównie od temperatury i czasu procesu (przy pozostałych warunkach stałych dla danego wykresu).

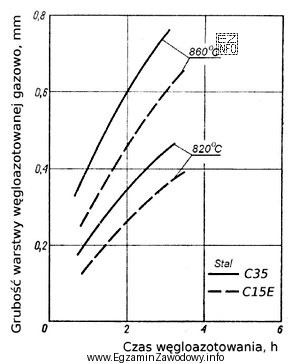

W tym zadaniu nie wykonuje się obliczeń – kluczowa jest poprawna interpretacja wykresu:
- odszukaj krzywą odpowiadającą temperaturze 860°C,
- na osi grubości (warstwy) znajdź wartość 0,4 mm,
- poprowadź od tego punktu linię do przecięcia z krzywą 860°C,
- zrzutuj punkt przecięcia na oś czasu i odczytaj wynik.
Z wykresu wynika, że dla 0,4 mm przy 860°C czas jest bliski 1,0 h, dlatego odpowiedź "Około 1,0 h" jest zgodna z odczytem i zaokrągleniem typowym dla danych wykresowych.
Pozostałe propozycje są niepoprawne, ponieważ odpowiadają dłuższym czasom, a więc z wykresu dawałyby zwykle grubszą warstwę niż 0,4 mm (albo odpowiadałyby innemu zakresowi/temperaturze). "Około 1,5 h" i "Około 2,0 h" sugerują znacząco dłuższy proces, natomiast "Około 2,2 h" jest jeszcze dalej od odczytu dla 860°C i 0,4 mm.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostki osi (mm, h) oraz to, czy odczytujesz właściwą krzywą temperatury. W zadaniach wykresowych najczęstszy błąd wynika z pomylenia skali lub krzywej.
