KWALIFIKACJA ELE5 - STYCZEŃ 2016



PYTANIE NR 22.

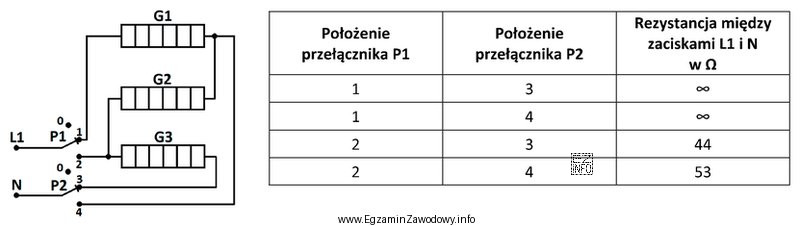

Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach L1 i N grzejnika jednofazowego, którego schemat przedstawiono na rysunku, określ stan techniczny jego grzałek.
Na podstawie wyników pomiarów rezystancji wykonanych na zaciskach
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie analizy schematu i wyników pomiarów rezystancji można stwierdzić, że uszkodzona jest tylko grzałka G1. Grzałki G2 i G3 są sprawne, co potwierdzają pomiary rezystancji w różnych konfiguracjach przełączników.
