KWALIFIKACJA ELE2 - CZERWIEC 2011

Wyjaśnienie poprawnej odpowiedzi:

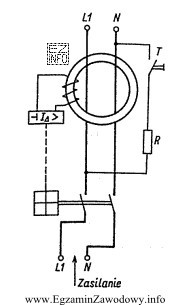

Na rysunku przedstawiono schemat elektryczny wyłącznika różnicowoprądowego, który służy do ochrony przed porażeniem prądem elektrycznym. Charakterystyczne dla tego typu wyłącznika jest obecność cewki toroidalnej (oznaczonej jako T), przez którą przepływają przewody fazowy (L1) i neutralny (N). W przypadku wystąpienia różnicy prądów (np. w wyniku uszkodzenia izolacji lub dotknięcia przewodzących części urządzenia przez człowieka), wyłącznik różnicowoprądowy rozłącza obwód, zapobiegając w ten sposób porażeniu.
