KWALIFIKACJA ELE5 - CZERWIEC 2018

PYTANIE NR 40.

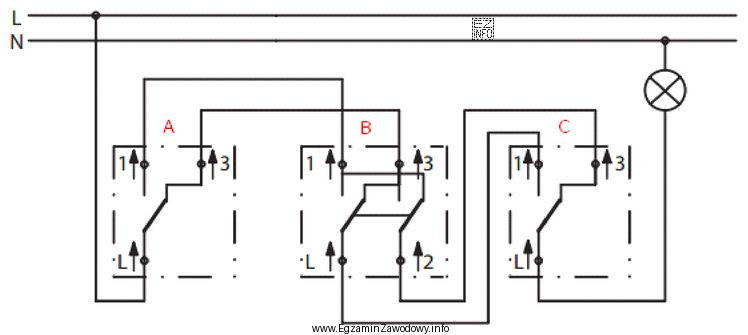

Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instalacja nie działa prawidłowo pomimo sprawnej żarówki. Jaka może być przyczyna tej usterki?

A.	Przewody od łącznika A dołączono do zacisków 1 i L łącznika B, natomiast od łącznika C do zacisków 2 i 3 łącznika B.
B.	Zamieniono miejscami przewody na zaciskach L oraz 2 łącznika B od strony łącznika C.
C.	Przewody od łącznika A dołączono do zacisków 2 i L łącznika B, natomiast od łącznika C do zacisków 1 i 3 łącznika B.
D.	Zamieniono miejscami przewody na zaciskach 1 oraz 3 łącznika B od strony łącznika A.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
W instalacji elektrycznej sterującej lampą z trzech miejsc, łącznik krzyżowy umożliwia zmianę stanu oświetlenia z dowolnego miejsca. Poprawne podłączenie łącznika krzyżowego wymaga, aby przewody od łączników schodowych (A i C) były podłączone do odpowiednich zacisków łącznika krzyżowego (B). Jeśli przewody zostały podłączone nieprawidłowo, obwód nie zostanie zamknięty w odpowiedni sposób, co skutkuje nieprawidłowym działaniem instalacji. Wskazana odpowiedź jest zgodna z poprawnym schematem podłączenia łącznika krzyżowego w instalacji oświetleniowej sterowanej z trzech miejsc.
