KWALIFIKACJA ELE5 - CZERWIEC 2018 (test 2)

PYTANIE NR 40.

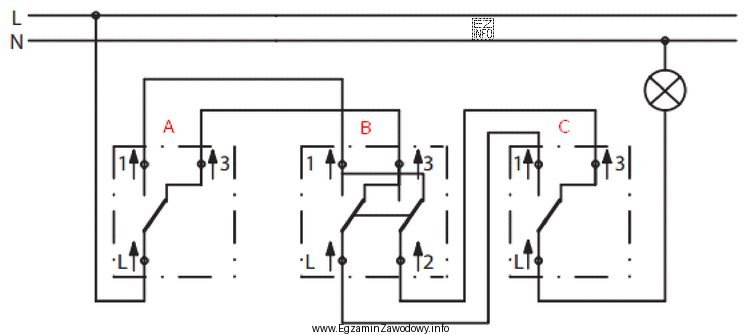

Na rysunku przedstawiono schemat elektryczny sterowania lampą z trzech miejsc. W wyniku uszkodzenia łącznika krzyżowego oznaczonego na schemacie literą B dokonano jego wymiany. Po załączeniu zasilania instalacja nie działa prawidłowo pomimo sprawnej żarówki. Jaka może być przyczyna tej usterki?

A.	Zamieniono miejscami przewody na zaciskach 1 oraz 3 łącznika B od strony łącznika A.
B.	Zamieniono miejscami przewody na zaciskach L oraz 2 łącznika B od strony łącznika C.
C.	Przewody od łącznika A dołączono do zacisków 1 i L łącznika B, natomiast od łącznika C do zacisków 2 i 3 łącznika B.
D.	Przewody od łącznika A dołączono do zacisków 2 i L łącznika B, natomiast od łącznika C do zacisków 1 i 3 łącznika B.
	Zostaw bez odpowiedzi

Wyjaśnienie poprawnej odpowiedzi:
W instalacji elektrycznej przedstawionej na schemacie, łączniki krzyżowe umożliwiają sterowanie lampą z różnych miejsc. Poprawne podłączenie przewodów do łącznika krzyżowego jest kluczowe dla funkcjonowania całego układu. W odpowiedzi podano, że przewody od łącznika A są podłączone do zacisków 1 i L łącznika B, a od łącznika C do zacisków 2 i 3 łącznika B, co jest zgodne z typowym sposobem podłączenia łączników krzyżowych w celu zapewnienia prawidłowej pracy instalacji. Błędne podłączenie przewodów mogłoby spowodować, że instalacja nie działałaby prawidłowo, co zgadza się z opisem sytuacji w pytaniu.
