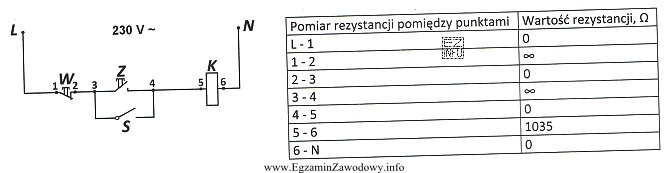

W typowym obwodzie sterowania stycznikiem spotyka się układ START–STOP. Przycisk zwierny (NO) służy do podania sygnału załączenia, a przycisk rozwierny (NC) pełni funkcję zatrzymania i jest elementem bezpieczeństwa: w stanie spoczynku nie może przerywać toru zasilania cewki.
Jeżeli z tabeli pomiarów wynika, że tor sterowania jest przerwany w warunkach, w których powinien być zamknięty (np. pomiar ciągłości/rezystancji wskazuje przerwę, albo w odpowiednim punkcie nie pojawia się napięcie mimo poprawnego zasilania), najbardziej logiczną przyczyną jest uszkodzenie elementu znajdującego się szeregowo w torze sterowania i mającego normalnie stan zamknięty. Taką rolę spełnia właśnie przycisk rozwierny W.
Dlaczego pozostałe odpowiedzi są niepoprawne w takim wnioskowaniu:
- Cewka K: uszkodzona cewka zwykle daje objawy w postaci poprawnej ciągłości toru sterowania, ale braku zadziałania stycznika (albo nietypowej rezystancji samej cewki). Sama przerwa "przed cewką" częściej wskazuje na element łączeniowy w szeregu.
- Przycisk zwierny Z: przycisk NO w spoczynku jest rozwarty, więc jego "brak ciągłości" w spoczynku może być stanem normalnym. Aby uznać go za uszkodzony, pomiary musiałyby wskazywać brak zwarcia po naciśnięciu.
- Styk S: styk podtrzymania lub styk pomocniczy bywa zwierny i zamyka się dopiero po zadziałaniu stycznika. W wielu wariantach układu jego stan w spoczynku jest otwarty, więc wynik pomiaru bez uwzględnienia stanu stycznika może prowadzić do błędnego wniosku.
W praktyce, analizując tabelę, zawsze trzeba zestawić wynik z oczekiwanym stanem elementu (NO/NC) oraz z warunkiem pomiaru (wciśnięty/zwolniony, stycznik załączony/wyłączony). To pozwala jednoznacznie wskazać uszkodzony element.
