KWALIFIKACJA ELE5 - CZERWIEC 2017 (test 2)



PYTANIE NR 18.

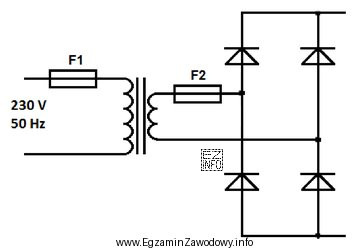

Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O czym świadczy zmniejszenie jego napięcia wyjściowego do około połowy napięcia znamionowego, jeżeli poprawnie dobrany bezpiecznik F1 nie uległ przepaleniu?
Na rysunku przedstawiono schemat prostownika do ładowania akumulatorów. O
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Zmniejszenie napięcia wyjściowego prostownika do połowy napięcia znamionowego, przy nieprzepalonym bezpieczniku F1, wskazuje na problem w mostku prostowniczym. Gdy jedna z diod mostka ulegnie przerwie, przepływ prądu jest możliwy tylko przez połowę każdego cyklu napięcia przemiennego, co skutkuje zmniejszeniem napięcia wyjściowego do około połowy wartości znamionowej. Zwarciu diody lub uszkodzeniu transformatora towarzyszyłyby inne symptomy, takie jak przepalenie bezpiecznika lub inne nieprawidłowości w działaniu urządzenia.
