Wyjaśnienie poprawnej odpowiedzi:

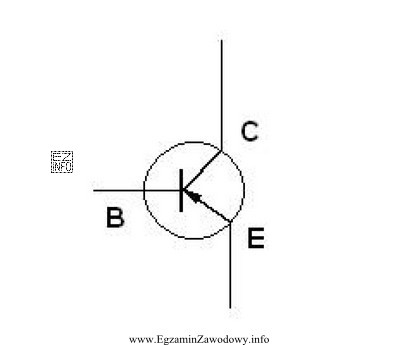

Na rysunku przedstawiono tranzystor typu PNP. Charakterystycznym elementem tego typu tranzystora jest strzałka na emiterze (E), która wskazuje kierunek przepływu prądu od emitera do bazy (B). W tranzystorze PNP strzałka jest skierowana do wnętrza tranzystora, co jest widoczne na rysunku.
