KWALIFIKACJA ELM5 - CZERWIEC 2020



PYTANIE NR 15.

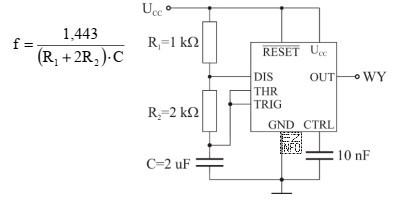

Na rysunku przedstawiono układ scalony 555 połączony w układzie multiwibratora astabilnego. Ile wynosi okres generowanego sygnału?
Na rysunku przedstawiono układ scalony 555 połączony w ukł
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Na podstawie wzoru na częstotliwość dla układu scalonego 555 w konfiguracji multiwibratora astabilnego oraz wartości elementów podanych na rysunku, obliczyliśmy częstotliwość generowanego sygnału. Następnie, przekształcając częstotliwość na okres, uzyskaliśmy wynik 6,93 ms.
