W typowym układzie napędowym statku moc z silnika musi zostać przeniesiona na wał i śrubę napędową. W wielu rozwiązaniach pomiędzy silnikiem a linią wału znajduje się przekładnia (często przekładnia redukcyjna), której zadaniem jest:
- przeniesienie mocy z silnika na wał napędowy,
- dopasowanie prędkości obrotowej (redukcja obrotów silnika do obrotów odpowiednich dla śruby),
- zwiększenie momentu obrotowego na wale przy zachowaniu mocy,
- czasem także zmiana kierunku przeniesienia napędu lub realizacja funkcji rewersu (w zależności od rozwiązania).

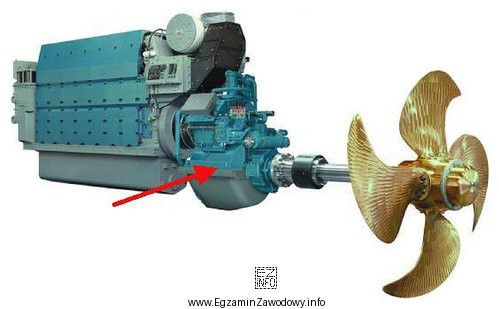

Dlatego element wskazany na rysunku jako część "pomiędzy" silnikiem a dalszymi elementami linii wału jest identyfikowany jako przekładnia.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Głowica silnika to element konstrukcyjny samego silnika (część zespołu cylindrów), nie jest samodzielnym urządzeniem służącym do przenoszenia napędu na wał. Na rysunkach układu napędowego głowica nie występuje jako oddzielny blok pomiędzy silnikiem i wałem.
- Łożysko główne pełni funkcję podparcia i prowadzenia (zmniejsza tarcie, przenosi obciążenia), ale nie realizuje przełożenia ani redukcji obrotów. Na schematach linii wału łożyska są zwykle oznaczane jako podpory wału (mniejsze elementy wzdłuż wału), a nie jako centralny zespół przeniesienia mocy.
- Agregat hydrauliczny jest zespołem pomocniczym z pompą i osprzętem instalacji hydraulicznej. Może występować w siłowni statku, ale nie jest podstawowym elementem mechanicznej linii przeniesienia mocy z silnika na śrubę i zwykle ma inne połączenia oraz inny kształt/umiejscowienie na rysunku.
W zadaniach egzaminacyjnych tego typu kluczowe jest rozpoznanie funkcji i typowego położenia elementu w układzie: przekładnia znajduje się w torze przeniesienia mocy, łożyska podpierają wał, a agregat hydrauliczny jest układem pomocniczym, niezależnym od mechanicznego przełożenia.
