Na rysunkach technicznych maszyn spotyka się kilka różnych grup oznaczeń, które łatwo pomylić. Kluczowe jest rozpoznanie, czy symbol odnosi się do tolerancji geometrycznej (czyli dopuszczalnych odchyłek cech geometrycznych), czy do tolerancji wymiaru/pasowania, czy do wymagań technologicznych.

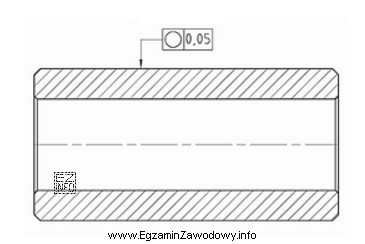

Odpowiedź "tolerancji kształtu." jest właściwa, gdy zastosowany symbol należy do grupy tolerancji kształtu. Tolerancje kształtu opisują, jak bardzo element może odbiegać od idealnej geometrii bez odnoszenia do bazy (w typowym ujęciu): przykładowo prostoliniowość, płaskość, okrągłość, walcowość. Są one zapisywane jako wymagania kontrolne i mają bezpośredni wpływ na montaż (np. przyleganie powierzchni, równomierność pracy, szczelność).
Odpowiedź "obróbki cieplnej." jest niepoprawna, bo obróbka cieplna jest procesem technologicznym i na rysunku oznacza się ją innymi zapisami (np. opisem tekstowym, wymaganiami materiałowymi/technologicznymi), a nie symbolem tolerancji geometrycznej w ramce.
Odpowiedź "pasowania luźnego." jest niepoprawna, ponieważ pasowanie (luźne, ciasne, przejściowe) wynika z tolerancji wymiarów otworu i wałka oraz z ich pól tolerancji. To inny obszar zapisu niż tolerancje geometryczne: pasowanie mówi o luzie/wcisku po złożeniu, a tolerancja kształtu mówi o geometrii pojedynczej cechy.
Odpowiedź "tolerancji położenia." jest niepoprawna w tym kontekście, bo tolerancje położenia dotyczą relacji elementu do baz/osi (np. pozycja otworu względem bazy, współosiowość/koncentryczność w zależności od systemu oznaczeń). Jeśli symbol dotyczy kształtu, to nie opisuje on położenia względem układu odniesienia.
Wskazówka egzaminacyjna: najpierw rozstrzygnij, czy widzisz ramkę tolerancji geometrycznej i symbol cechy, a dopiero potem wybieraj grupę (kształt vs położenie). Osobno traktuj pasowania i osobno wymagania technologiczne.
