KWALIFIKACJA ELM5 - STYCZEŃ 2017



PYTANIE NR 4.

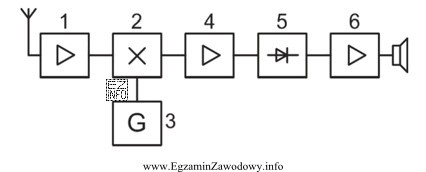

Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM blok 4 pełni funkcję:
Na schemacie ideowym odbiornika superheterodynowego pracującego z modulacją AM
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W odbiorniku superheterodynowym blok oznaczony numerem 4 to wzmacniacz pośredniej częstotliwości (IF - Intermediate Frequency). Jego zadaniem jest wzmacnianie sygnału pośredniej częstotliwości, który został już przemieszany w mieszaczu (blok 2) z częstotliwością heterodyny (blok 3).
