Umocnienia skarp stożków nasypów stosuje się po to, aby ograniczyć erozję (rozmywanie przez wodę opadową i spływy powierzchniowe), poprawić stateczność powierzchniową oraz ułatwić utrzymanie skarpy. Na rysunkach technicznych i w praktyce spotyka się kilka typowych rozwiązań, które mogą wyglądać podobnie, dlatego kluczowe jest rozpoznanie elementu konstrukcyjnego.

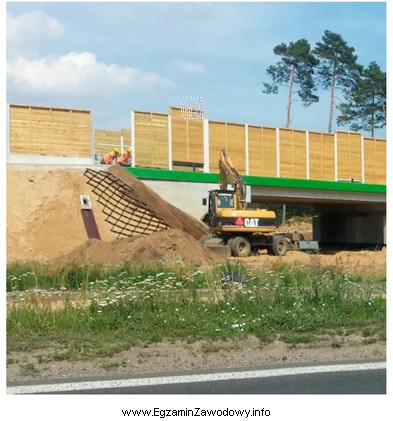

Odpowiedź "geokraty." jest poprawna, ponieważ geokrata jest geosyntetykiem o budowie komórkowej. Po rozłożeniu na skarpie tworzy układ regularnych komórek (krat), które następnie wypełnia się gruntem lub kruszywem. Taki układ:
- zwiększa tarcie i "zamknięcie" materiału w komórkach,
- ogranicza zsuwanie się wypełnienia po skarpie,
- zmniejsza podatność na rozmywanie,
- ułatwia zadarnienie lub utrzymanie warstwy kruszywa.
Dlaczego "gabionów." jest niepoprawne? Gabiony to sztywne kosze z siatki (zwykle wypełnione kamieniem) tworzące murki, progi lub opaski. Na rysunkach rozpoznaje się je po bryłowych koszach i charakterystycznym kamiennym wypełnieniu, a nie po płaskiej, komórkowej macie rozkładanej na skarpie.
Dlaczego "płyt ażurowych." jest niepoprawne? Płyty ażurowe to elementy prefabrykowane (betonowe) o określonych wymiarach i otworach. Dają efekt "kratownicy", ale są płytami układanymi jak nawierzchnia/okładzina, a nie elastycznym geosyntetykiem tworzącym komórki na całej powierzchni skarpy.
Dlaczego "darni owani a w kratę." jest niepoprawne? Darniowanie (także w układzie pasowym/kratowym) jest metodą biologiczną, w której kluczowa jest roślinność i warstwa humusu. W geokracie roślinność może się pojawić jako efekt końcowy po wypełnieniu i obsianiu, ale elementem rozpoznawczym umocnienia jest sama komórkowa struktura geosyntetyku, a nie wyłącznie zadarnienie.
Wskazówka egzaminacyjna: gdy na rysunku widzisz powtarzalne, małe komórki tworzące "plaster miodu" rozłożony na skarpie, najczęściej chodzi o geokratę; gdy widzisz masywne kosze z kamieniem – gabiony; gdy widzisz pojedyncze prefabrykaty z dużymi otworami – płyty ażurowe.
