Wypływ normatywny (często nazywany też wypływem obliczeniowym) to wartość przepływu przyjmowana do obliczeń hydraulicznych instalacji wodociągowej. Nie jest to zwykle prosta suma maksymalnych przepływów wszystkich przyborów, ponieważ w praktyce nie zakłada się jednoczesnej pracy każdego przyboru z pełnym wypływem.
W zadaniach egzaminacyjnych procedura polega na:

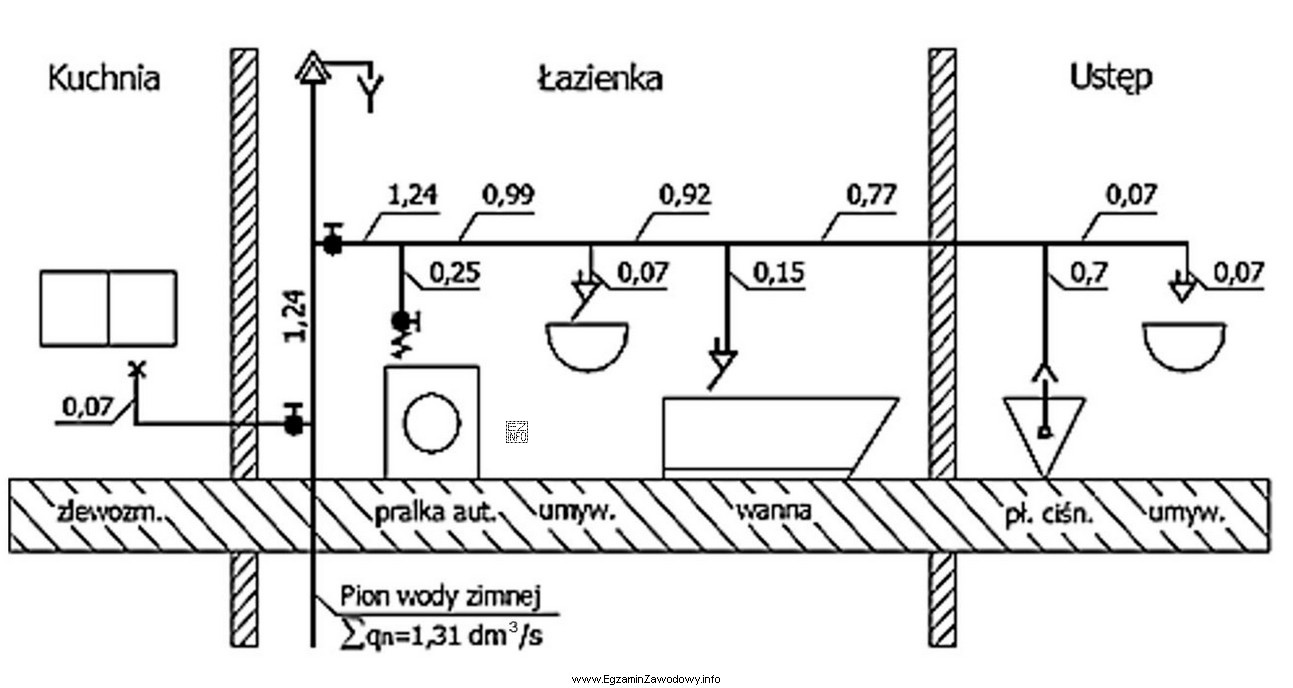

- odczytaniu z rysunku/schematu, jakie przybory znajdują się w łazience (np. umywalka, natrysk, miska ustępowa, itp.),
- przypisaniu im obciążeń/jednostek wypływu zgodnie z przyjętą metodyką normatywną,
- zsumowaniu tych obciążeń i przeliczeniu na wypływ normatywny całego pomieszczenia,
- zapisaniu wyniku w poprawnych jednostkach (dm³/s) i z właściwym zapisem dziesiętnym.
Odpowiedź "0,47 dm³/s" jest poprawna, ponieważ odpowiada wynikowi uzyskanemu po zastosowaniu normatywnego podejścia do jednoczesności poboru wody dla przyborów znajdujących się w łazience przedstawionej na schemacie.
Dlaczego pozostałe wartości są błędne?
- "0,40 dm³/s" zwykle wynika z pominięcia części przyborów z rysunku, błędnego odczytu schematu albo użycia niewłaściwego współczynnika/jednostek obciążenia.
- "1,24 dm³/s" jest typowym skutkiem zbyt "konserwatywnego" podejścia, np. traktowania kilku poborów jako prawie równoczesnych w sposób niezgodny z metodyką normatywną lub błędnego przeliczenia.
- "1,31 dm³/s" często pojawia się po prostym zsumowaniu wartości maksymalnych przepływów przyborów (albo po podwójnym doliczeniu jednego elementu), co nie odpowiada idei wypływu normatywnego.
Wskazówka egzaminacyjna: po uzyskaniu wyniku sprawdź rząd wielkości. Dla pojedynczej łazienki wartości w okolicach kilkudziesięciu setnych dm³/s są częstsze niż przepływy powyżej 1 dm³/s. Zawsze też upewnij się, że zapis "0,47" nie został omyłkowo odczytany lub przeliczony jako inna jednostka.
