W oscyloskopie ustawienie Dy = 2 V/dz oznacza, że jedna działka w pionie (jedno oczko siatki) odpowiada 2 V zmiany napięcia. Aby obliczyć amplitudę napięcia, trzeba:
- ustalić poziom odniesienia (oś/linia środka, do której odnosi się sygnał),
- zliczyć liczbę działek od tego poziomu do maksimum przebiegu (wartość szczytowa),
- pomnożyć liczbę działek przez Dy.

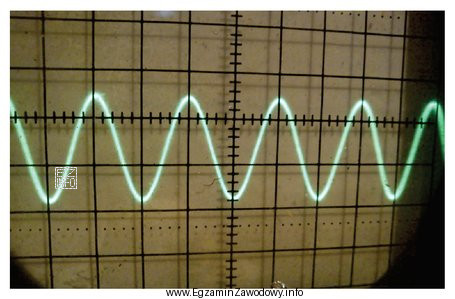

Jeżeli z oscylogramu wynika, że wierzchołek sygnału jest na poziomie około 1,1 działki ponad osią odniesienia, to amplituda wynosi: 1,1 dz · 2 V/dz = 2,2 V.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- 11 V sugeruje odczyt około 5,5 działki przy Dy = 2 V/dz. To nie odpowiada podanej skali i typowo wynika z pomyłki w zliczaniu działek lub z odczytu z niewłaściwego punktu odniesienia.
- 4,4 V jest typową pułapką: często odpowiada wartości międzyszczytowej (Upp), czyli od minimum do maksimum, gdy amplituda wynosi 2,2 V. Jeśli przebieg jest symetryczny, wtedy Upp = 2 · amplituda.
- 22 V oznaczałoby aż 11 działek przy 2 V/dz, co jest skrajnym przeliczeniem i zwykle wynika z pomnożenia przez złą skalę lub dopisania zera.
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy pytanie dotyczy amplitudy (wartości szczytowej), czy Upp (peak-to-peak). To najczęstszy powód błędnych odpowiedzi w zadaniach z oscylogramu.
