W układach pneumatycznych i elektropneumatycznych ruch siłownika (np. "wsunięcie" siłownika 1A1) bywa wykorzystywany jako sygnał warunkujący kolejny etap cyklu. Taki sygnał może być realizowany przez element krańcowy, zawór sterujący, czujnik położenia lub pośrednie połączenia sterowania, które w konsekwencji wymuszają zmianę położenia zaworów rozdzielających.

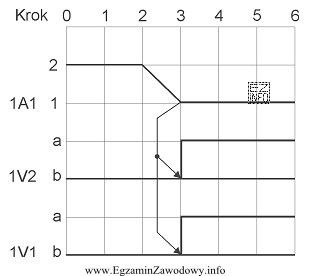

Odpowiedź "1V2 i zaworu 1V1 z pozycji b na a." opisuje sytuację, w której po wsunięciu 1A1 następuje jednoczesna zmiana stanu dwóch zaworów oraz w jednoznacznym kierunku: z b na a. W praktyce oznacza to, że po wykonaniu ruchu przez siłownik układ przechodzi do kolejnego stanu pracy (np. odblokowanie kolejnego kroku, przekierowanie zasilania/odpowietrzenia lub przygotowanie następnego ruchu).
Dlaczego pozostałe odpowiedzi są niepoprawne?
- "1V2 z pozycji a na b." – wskazuje przeciwny kierunek przełączenia (a→b), a więc inny stan logiczny układu niż wynikający z założonej zależności po wsunięciu siłownika.
- "1V1 z pozycji a na b." – analogicznie: opisuje przełączenie tylko jednego zaworu i w kierunku a→b, co nie odpowiada relacji przyczynowo‑skutkowej testowanej w pytaniu.
- "1V2 lub zaworu 1V1 z pozycji b na a." – słowo "lub" wprowadza alternatywę (że przełączy się jeden albo drugi), podczas gdy pytanie wymaga wskazania jednoznacznego skutku po wsunięciu 1A1. Taka odpowiedź rozmywa warunek i nie opisuje konkretnego, wymaganego zachowania układu.
Wskazówka egzaminacyjna: w zadaniach tego typu zwracaj uwagę na liczbę elementów (czy skutek dotyczy jednego czy wielu zaworów) oraz na kierunek zmiany położenia (a→b lub b→a). Najczęstszy błąd to automatyczne kojarzenie "wsunięcia" z jedną pozycją bez sprawdzenia, jak w danym sterowaniu zdefiniowano stany a i b.
