KWALIFIKACJA ELE2 - CZERWIEC 2022



PYTANIE NR 37.

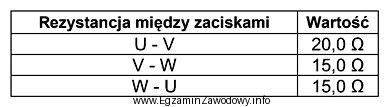

Podaj rodzaj i miejsce uszkodzenia w trójfazowym silniku indukcyjnym o uzwojeniach połączonych w gwiazdę, jeżeli wyniki pomiarów rezystancji jego uzwojeń przedstawione są w tabeli.
Podaj rodzaj i miejsce uszkodzenia w trójfazowym silniku indukcyjnym
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyniki pomiarów rezystancji uzwojeń trójfazowego silnika indukcyjnego o uzwojeniach połączonych w gwiazdę wskazują na zwarcie międzyzwojowe w fazie W. Rezystancja między zaciskami U - V wynosi 20,0 Ω, V - W wynosi 15,0 Ω, a W - U wynosi 15,0 Ω. Po obliczeniach okazuje się, że rezystancja uzwojenia W wynosi 5,0 Ω, co jest znacznie niższą wartością w porównaniu do pozostałych uzwojeń (10,0 Ω). Taka różnica wskazuje na zwarcie międzyzwojowe w fazie W.
